Ako efektívne navrhovať a nainštalovať montážny systém strechy FV: Kompletný sprievodca

Hlavné typy strechy PV montáž

Ten montážny systém strechy je kľúčovou súčasťou systému výroby fotovoltaickej energie a vykonáva dôležitú úlohu pevne fixovať fotovoltaické moduly na streche. S vývojom fotovoltaickej technológie a zvýšením dopytu sú typy systémov podpory fotovoltaickej podpory stále rozmanitejšie. Pri výbere vhodného podporného systému fotovoltaického podpory sa musí zvážiť štruktúra, materiál, počet fotovoltaických panelov a environmentálne faktory strechy. Nasleduje niekoľko hlavných typov montážnych systémov strešných PV.

1. Pevný systém podpory

Pevný podporný systém je najbežnejším typom strešnej fotovoltaickej podpory. Jeho charakteristika je taká, že akonáhle je podpora nainštalovaná, uhol sa v priebehu času neupraví. Pevný podporný systém je zvyčajne vhodný pre strechy, ktoré nie sú blokované a majú dostatočné priame slnečné svetlo. Systém má jednoduchú štruktúru, nízku cenu a ľahko sa inštaluje, vhodný pre väčšinu obytných a komerčných budov.

Výhodou systému pevnej podpory je jeho nákladová efektívnosť, ktorá môže používateľom poskytnúť stabilný výkon výroby výkonu. Pretože nie je potrebný žiadny pohybujúci sa mechanizmus, údržba je jednoduchá a spoľahlivosť je vysoká. Pevná podpora zvyčajne vytvára uhol s povrchom strechy v malom uhle, ktorý môže účinne absorbovať slnečné svetlo a zabezpečiť účinnosť vysokej výroby energie. V oblasti s dobrými podmienkami osvetlenia a nízkym vetrom je systém pevnej podpory ekonomickým a efektívnym výberom.

2. Nastaviteľný konzolový systém

V porovnaní s pevným systémom držiaka má nastaviteľný systém držiaka vyššiu flexibilitu. Jeho hlavnou črtou je, že uhol sklonu fotovoltaických modulov je možné upraviť podľa sezónnych zmien alebo rôznych uhlov slnečného svitu. Tento typ držiaka je zvyčajne vhodný pre strechy so zložitými podmienkami osvetlenia a je potrebné optimalizovať účinnosť výroby energie.

Nastaviteľný systém držiaka je možné rozdeliť na dva typy: manuálne nastavenie a automatické nastavenie. Typ manuálneho nastavenia vyžaduje, aby užívateľ manuálne upravil uhol konzoly podľa sezónnych zmien a zmien počasia; Zatiaľ čo typ automatického nastavenia automaticky upravuje uhol mechanickým zariadením, aby sa maximalizovala účinnosť výroby energie. Výhodou nastaviteľných držiakov je to, že môžu maximalizovať výkonnosť výkonu fotovoltaických modulov podľa skutočných podmienok, najmä pre oblasti, v ktorých je potrebné optimalizovať uhly. Náklady na inštaláciu systému automatického nastavenia sú však vysoké a môžu si vyžadovať väčšiu údržbu a správu.

3. Ľahký systém držiaka

Ľahké držiakové systémy zvyčajne používajú ľahké kovové alebo plastové materiály a sú vhodné pre svetelné strešné konštrukcie alebo relatívne slabé strechy. Tento systém držiaka je obzvlášť vhodný pre budovy s nízkou kapacitou nosenia konštrukcie. Použitím ľahkých držiakov sa dá záťaž na streche efektívne znížiť a dá sa vyhnúť tlaku na strechu spôsobenú konzoly s nadváhou.

Výhodou tohto systému sú rýchla inštalácia, nízke náklady a je veľmi vhodná pre neskoršiu renováciu alebo rozšírenie. Nevýhodou ľahkých montážnych systémov je to, že nemusia byť také stabilné ako upevňovacie systémy s vysokou úrovňou, takže osobitné zváženie je potrebné venovať environmentálnym faktorom, ako sú zaťaženie vetrom a dažďa a sneh. Ľahké montážne systémy sú ideálnou voľbou pre budovy so svetlými strechami alebo zložitými štruktúrami.

4. Plávajúce montážny systém

Plávajúci montážny systém je špeciálny typ montážneho systému, ktorý sa zvyčajne používa pre ploché strechy alebo ploché strechy. Na rozdiel od tradičných montážnych systémov, plávajúce montážne systémy priamo neopravujú fotovoltaické moduly na streche tradičnými metódami fixácie, ale stabilizujú montáž na streche pridaním hmotnosti alebo lisovacej hmotnosti a zvyčajne nevyžadujú perforovanie strechy.

Výhodou plávajúceho montážneho systému je to, že nepoškodzuje integritu strechy, ktorá je obzvlášť vhodná pre budovy, ktoré nechcú vykonávať významné zmeny v štruktúre strechy. Okrem toho je plávajúci montážny systém vysoko adaptabilný a môže flexibilne reagovať na rôzne charakteristiky strešného povrchu, najmä pre nájomné budovy alebo budovy, ktoré nemajú dlhodobé zmeny. Keďže však plávajúce montážne systémy nemajú žiadne opravy, musí sa osobitná pozornosť venovať problémom s zaťažením vetra počas inštalácie v oblastiach so silným vetrom.

5. Systém držiaka Track-Type

Systém držiaka dráhy typu pre nesie hlavne viac fotovoltaických modulov cez dlhú dráhu. Tento systém môže presúvať fotovoltaické panely na trati, aby sa nastavilo a optimalizácia uhla. Systém držiaka dráhy je vhodný pre budovy s veľkým strešným priestorom a je potrebné upraviť uhol fotovoltaických panelov. Dizajn konzoly typu dráhy umožňuje horizontálne skĺznuť fotovoltaické panely, čím upravuje smer a uhol komponentov, čím sa ďalej zlepšuje celková účinnosť výroby energie v systéme.

Výhodou konzoly typu dráhy je to, že môže dosiahnuť flexibilnejšie prispôsobenie komponentov, aby sa prispôsobil štruktúre a podmienkam prostredia rôznych strechy. Inštalácia a údržba konzoly typu koľaje je však relatívne komplikovaná a nákladná. Preto je tento typ systému vhodný pre rozsiahle komerčné alebo priemyselné projekty a nie je vhodný pre malé domáce fotovoltaické inštalácie.

6. Systém skladacieho držiaka

Systém skladacieho držiaka je inovatívny systém konzoly, ktorý je možné zložiť alebo rozvíjať podľa potrieb. Skladacia držiak nielen šetrí priestor, ale tiež sa dá upraviť podľa skutočných podmienok tak, aby sa prispôsobil rôznym uhlom svetla. Všeobecne je vhodný pre miesta, kde je potrebné uhol upraviť podľa rôznych období, najmä pre oblasti s veľkými rozdielmi v svetle v zime alebo v lete.

Najväčšou výhodou systému skladacieho držiaka je jeho flexibilita, ktorá môže účinne upraviť uhol fotovoltaického panela v rôznych časových obdobiach tak, aby sa prispôsobil rôznym podmienkam slnečného svitu. Vďaka svojmu skladateľnému dizajnu má skladacia konzolu dobré využitie priestoru a je vhodná na inštaláciu strechy s obmedzeným priestorom. Nevýhodou je, že počas inštalácie a nastavenia vyžaduje určité manuálne operácie, ktoré sú menej pohodlné ako systém automatického nastavenia.

7. Systém fotovoltaickej konzoly s vysokou hustotou

Systém fotovoltaickej konzoly s vysokou hustotou je strešný fotovoltaický systém vhodný pre vysoký dopyt po energii. Optimalizuje usporiadanie držiaka, znižuje medzeru medzi fotovoltaickými modulmi a využíva strešný priestor. Systém je vhodný pre komerčné a priemyselné aplikácie, ktoré si vyžadujú efektívnu výrobu energie.

Výhodou zátvoriek s vysokou hustotou je to, že využívajú priestor efektívne, sú vhodné pre situácie, keď je oblasť strechy obmedzená, a môže zvýšiť kapacitu výroby energie na jednotku plochy. Z dôvodu tesného usporiadania sa však počas údržby vyžaduje väčšia pozornosť, najmä pri čistení a kontrole, a môžu sa vyskytnúť určité prevádzkové ťažkosti.

Ako posúdiť, či je strecha vhodná na inštaláciu a PV montážny systém

Keď sa globálny dopyt po obnoviteľnej energii zvyšuje, systémy na výrobu energie na streche fotovoltaickej energie sa postupne stali dôležitým spôsobom pre domácnosti a podniky, aby využívali slnečnú energiu. Pred inštaláciou montážneho systému PV je rozhodujúcim krokom pre posúdenie, či je strecha vhodná na inštaláciu montážneho systému PV. Rôzne typy striech sa líšia, pokiaľ ide o kapacitu nosenia, štrukturálnu stabilitu, uhly a priestor, takže sa vyžaduje podrobné hodnotenie.

1. Štruktúra strechy a kapacita zaťaženia

Po prvé, štruktúra a zaťažovacia kapacita strechy sú najzákladnejšími faktormi na určenie, či je vhodný na inštaláciu montážneho systému PV. Samotný podporný systém fotovoltaického má určitú hmotnosť, najmä pri inštalácii viacerých fotovoltaických modulov musí mať strecha dostatočnú kapacitu nosenia na podporu hmotnosti fotovoltaickej podpory a modulov. Všeobecne povedané, konštrukčný typ strechy určuje jej kapacitu nosenia.

Bežné strešné štruktúry zahŕňajú drevené strechy, betónové strechy, kovové strechy a dlaždice strechy. Zaťažovacia kapacita rôznych strešných materiálov a štruktúr sa veľmi líši, takže pred inštaláciou fotovoltaického podporného systému musí byť zaťažená kapacita strechy podrobne vyhodnotená. Pre drevené strechy alebo strechy dlaždíc, ak je kapacita zaťaženia nedostatočná, pred inštaláciou sa môže vyžadovať výstuž. V prípade betónových strechy je kapacita zaťaženia zvyčajne silná, ale je tiež potrebné skontrolovať, či na streche sú praskliny alebo iné poškodenie.

Okrem toho je potrebné zvážiť aj životnosť dizajnu a životnosť strechy. Ak je strecha blízko ku koncu svojej životnosti, bude možno potrebné ju vymeniť alebo opraviť, inak môže problém starnutia strechy spôsobiť nestabilitu systému konzoly po nainštalovaní systému fotovoltaickej konzoly.

2. Sklon a uhol strechy

Sklon a uhol strechy sú rozhodujúce pre inštaláciu fotovoltaických konzol. Dizajn systému fotovoltaického držiaka zvyčajne upravuje uhol sklonu fotovoltaického modulu podľa sklonu a uhla strechy, aby sa zabezpečilo, že modul môže v najväčšej miere prijímať slnečné svetlo. Čím väčší sklon strechy, tým rozmanitejší rozsah nastavenia a metódy inštalácie systému konzoly.

Všeobecne povedané, optimálny uhol inštalácie fotovoltaického systému je zvyčajne medzi 15 stupňami a 40 stupňami a špecifický uhol sa stanoví podľa geografického umiestnenia a slnečného žiarenia. Ak je sklon strechy príliš malý alebo príliš veľký, môže byť potrebné použiť konzolu nastavenia uhla na nastavenie inštalačného uhla fotovoltaického panela. Okrem toho, strecha, ktorá je príliš plochá alebo naklonená, môže spôsobiť nedostatočnú stabilitu konzoly, takže sa vyžaduje štrukturálne posilnenie podľa skutočných podmienok.

Pre niektoré ploché strechy je možné nastaviť uhol inštalácie systému držiaka nastavením uhla samotnej konzoly tak, aby sa dosiahol optimálny uhol osvetlenia, zatiaľ čo pre sklonené strechy je možné určiť metódu držiaka podľa sklonu strechy. Stručne povedané, sklon a uhol strechy priamo ovplyvňujú účinnosť výroby energie fotovoltaického panelu, takže pred inštaláciou je potrebné podrobné hodnotenie na základe skutočnej situácie.

3. Orientácia a zatienenie strechy

Orientácia strechy je jedným z kľúčových faktorov ovplyvňujúcich účinnosť tvorby fotovoltaickej energie. Najlepšou orientáciou pre fotovoltaické moduly je juh, pretože juh môže získať najviac slnečného svetla, najmä na severnej pologuli. Strechy orientované na juh môžu získať viac slnečného žiarenia, čím sa zlepší celková účinnosť systému výroby fotovoltaickej energie. Pre strechy orientované na východ alebo na západ, hoci účinnosť výroby energie je o niečo nižšia, stále sa dajú nainštalovať a získať určité množstvo výroby energie.

Okrem orientácie je tiež dôležitým úvahou tieňovanie. Okolité stromy, budovy, drôty a iné prekážky môžu ovplyvniť oblasť ožarovania fotovoltaického modulu, čím ovplyvňuje účinnosť výroby energie. Preto pri posudzovaní, či je strecha vhodná na inštaláciu systému fotovoltaického držiaka, je potrebné zvážiť, či v okolitom prostredí existujú prekážky, a zabezpečiť, aby fotovoltaický systém mohol pri podmienkach všetkých počasia dostávať čo najviac slnečného žiarenia. Ak existuje veľa prekážok, môžete zvážiť zníženie tieňovania prerezaním stromov alebo úpravou usporiadania systému konzoly.

4. Stav a materiál na povrchu strechy

Povrchový stav a materiál strechy sú tiež kľúčovými faktormi ovplyvňujúcimi inštaláciu systému fotovoltaického držiaka. Rôzne strešné materiály ovplyvnia metódu inštalácie a pevnosť systému držiaka. Bežné strešné materiály zahŕňajú dlaždice, kovové listy, asfaltové dlaždice a betón. Každý materiál má rôzne vlastnosti a vyžaduje rôzne metódy inštalácie držiaka.

V prípade strechy dlaždíc je potrebné vyhnúť sa poškodeniu vodotesnej vrstvy strechy pri inštalácii fotovoltaickej držiaka, takže si môžete zvoliť systém držiaka, ktorý neprenikne do strechy, napríklad váženú konzolu alebo svorku. Pre kovové strechy je možné držiak opraviť perforáciou, takže inštalácia je relatívne jednoduchá. Betónové strechy zvyčajne používajú na opravu konzoly expanzné skrutky alebo chemické kotvy, ale je potrebné potvrdiť, či štruktúra strechy môže znášať hmotnosť systému konzoly.

Okrem toho je potrebné vyhodnotiť rovnosť strešného povrchu. Ak sú na streche na streche, môže to ovplyvniť stabilitu a dlhodobú životnosť systému konzoly. Preto je potrebné pred inštaláciou skontrolovať povrch strechy, aby sa zabezpečilo, že neexistujú žiadne rozbité alebo nerovnomerné oblasti. Ak sa zistí, že strecha je vážne poškodená, bude možno potrebné ju opraviť pred zvážením inštalácie fotovoltaického systému.

5. Údržba a bezpečnosť strechy

Údržba a bezpečnosť strechy je jedným z faktorov, ktoré je potrebné zohľadniť pri inštalácii systému fotovoltaického držiaka. Systém fotovoltaickej konzoly musí byť pevne nainštalovaný, takže je potrebné zabezpečiť stabilitu a spoľahlivosť strechy. Ak existujú štrukturálne problémy so strechou, ako je potápanie strechy, praskanie alebo úniky, pred inštaláciou montážneho systému PV je potrebné ich opraviť.

Okrem toho je potrebné vyhodnotiť aj bezpečnosť strechy. Počas procesu inštalácie musia stavební robotníci zaistiť bezpečnosť strechy, aby sa predišlo bezpečnostným nehodám spôsobeným nesprávnou prevádzkou. Pri inštalácii fotovoltaického podporného systému je potrebné zabezpečiť, aby strecha mohla znášať hmotnosť inštalačných zariadení a stavebných robotníkov, takže na zaistenie bezpečnosti počas procesu výstavby je potrebné podrobné hodnotenie strechy.

Ako zvoliť príslušné PV montážny systém Podľa strešného materiálu

Montážny systém PV je hlavnou súčasťou systému generovania energie fotovoltaickej energie. Jeho hlavnou funkciou je opraviť fotovoltaické moduly na streche a zabezpečiť jej stabilitu a bezpečnosť. Výber strešných materiálov priamo ovplyvňuje metódu konštrukcie a inštalácie systému montáže PV. Rôzne typy strešných materiálov majú rôzne vlastnosti. Preto sa pri výbere fotovoltaických podpery musia faktory, ako je strešná štruktúra, kapacita nosa, odolnosť proti vetru a to, či je ľahké dokonalé perforatovať.

1. Asfaltová šindľová strecha

Asfaltové šindľové strechy sú bežné v obytných budovách a majú výhody dobrého nepremokavého výkonu, jednoduchej konštrukcie a nízkych nákladov. Asfaltové šindľové strechy sú však relatívne tenké a majú obmedzenú štrukturálnu kapacitu ložiska. Preto by sa pri výbere montážneho systému PV mala venovať osobitná pozornosť porovnávaniu kapacity ložiska. Pretože materiál asfaltového šindľa je mäkký, priame vŕtanie môže spôsobiť poškodenie vodotesnej vrstvy a ovplyvniť tesnenie strechy.

V prípade asfaltových šindľových strechy sa zvyčajne vyberajú podporné systémy, ktoré nie sú vyradené, alebo sa používajú typy podpory s menším penetráciou. Tieto podpery môžu byť nainštalované špeciálnymi metódami nosenia alebo upínania bez toho, aby prenikli do strechy, aby sa zabránilo poškodeniu vodotesnej vrstvy. Plávajúce podpory a podpery s hmotnosťou sú zvyčajne lepšie možnosti. Tento typ podpory sa ľahko inštaluje a nepoškodí štruktúru strechy. Je vhodný pre strechy s ľahším zaťažením.

2. Kovová strecha

Kovové strešné materiály zahŕňajú oceľové platne, hliníkové platne atď. Ich hlavnými výhodami sú vysoká pevnosť, dobrá trvanlivosť, silný odpor vetra a dobrá vodotesnosť. Strešná štruktúra kovových striech je zvyčajne silná a vydrží veľké zaťaženie. Preto pre kovové strechy si môžete zvoliť pevný systém fotovoltaického držiaka, ktorý je priamo priskrutkovaný k streche, a proces inštalácie je relatívne jednoduchý.

Pri výbere fotovoltaickej konzoly pre kovovú strechu musíte zvážiť typ a hrúbku kovového materiálu. Pre hrubšie kovové strechy je možné dierovaním priamo pripevniť na strechu; Pre tenšie kovové strechy musíte zvoliť systém držiaka s nastaviteľnou oporou, aby ste predišli nadmernému tlaku na streche. Okrem toho použitie systémov proti koróznych kovových držiakov môže účinne zvýšiť životnosť fotovoltaických držiakov, najmä v oblastiach s relatívne vlhkými prostrediami, ako je prímorské prímorské miesto.

3. Plochá strecha

Charakteristikou plochých striech je, že neexistuje žiadny sklon a inštalácia fotovoltaických modulov vyžaduje, aby systém držiaka upravil uhol fotovoltaických panelov. Ploché strechy sú bežné v komerčných budovách a priemyselných závodoch. Zvyčajne sú vyrobené z betónových alebo vystužených betónových materiálov a majú silnú únosnú kapacitu. V tomto prípade je možné použiť rôzne podporné systémy vrátane pevných podpore, nastaviteľných podpory a plávajúcich podpory.

Pretože ploché strechy sú zvyčajne veľké v oblasti a nemajú žiadny uhol sklonu, pri výbere podporného systému je potrebné vykonať primerané úpravy uhla podľa špecifického umiestnenia inštalácie a podmienok osvetlenia. Ak sú podmienky osvetlenia relatívne pevné, je možné zvoliť pevnú podporu; Ak sa uhol osvetlenia výrazne líši v závislosti od ročných období, je možné zvoliť nastaviteľnú podporu alebo na nastavenie uhla fotovoltaického modulu v rôznych časoch je možné použiť aj podporný systém so stopami. Okrem toho, pretože plochá strešná štruktúra má zvyčajne silnú kapacitu ložiska, je možné zvoliť ťažší podporný systém, ako je napríklad podpora balastov, aby sa zabezpečila stabilita systému.

4. Betónová strecha

Betónové strechy sa bežne používajú vo výškových budovách a komerčných budovách. Sú veľmi silné a odolné a majú silnú odolnosť proti vetru a kapacitu nosenia. Pre betónové strechy je možné zvoliť rôzne typy podporných systémov, najmä vysoké podpery, ktoré môžu odolávať veľkému zaťaženiu. Požiadavky na betónové strechy pre podporu sa odrážajú hlavne v metóde fixácie. Všeobecne sa používa perforovaný podporný systém, to znamená, že podpora je priamo pripevnená k streche dierovaním otvorov, aby sa zabezpečila stabilita fotovoltaického modulu.

Pri výbere konzoly je potrebné zabezpečiť, aby materiál konzoly mal silný odolnosť proti korózii, pretože vlhkosť betónovej strechy je vysoká, čo je ľahké spôsobiť problémy s koróziou kovovej konzoly. Preto sú kovové konzoly ošetrené nehrdzavejúcou oceľou alebo proti korózii vhodnejšie. Okrem toho pri inštalácii konzol na betónových strechách sa musí zvážiť rovnosť strešného povrchu, aby sa predišlo ťažkostiam inštalácie spôsobené nerovnomernosťou konzoly a strešným povrchom.

5. Drevené strechy

Drevené strechy sa zvyčajne používajú v niektorých tradičných domoch alebo v niektorých budovách s historickou hodnotou. Ich štruktúra je ľahká a krásna, ale ich kapacita nosenia je relatívne slabá. Preto výber fotovoltaických konzol pre drevené strechy vyžaduje osobitnú starostlivosť, aby sa zabránilo poškodeniu strešnej štruktúry alebo spôsobeniu starnutia a rozkladu dreva. Aby sa chránila drevená strecha, malo by sa vyhnúť priamemu vŕtanie na streche.

V prípade drevených strechy sú bežne používané typy konzol plávajúce držiaky alebo neprednostňované držiakové systémy. Systém plávajúceho konzoly môže stabilne opraviť konzolu na streche pridaním hmotnosti alebo lisovacej hmotnosti bez prenikania do povrchu strechy a môže chrániť drevo pred vlhkosťou a poškodením. Okrem toho si môžete tiež zvoliť konzolu s menším prienikom, ako je napríklad kombinácia samoliečovacích skrutiek a tesniacich materiálov, aby ste znížili vplyv na povrch strechy.

6. Strechy dlaždíc

Strechy dlaždíc sú bežným tradičným typom strechy vhodný pre väčšinu podnebia. Strechy dlaždíc sú štrukturálne silné, ale ich povrch je nerovnomerný, takže je potrebné zvoliť PV konzolu, ktorá sa dokáže prispôsobiť nepravidelnostiam povrchu dlaždíc. Hlavným problémom so strechami dlaždíc je, ako efektívne opraviť konzolu bez poškodenia dlaždíc.

Na strechy dlaždíc sa zvyčajne používajú svorky alebo vážené konzoly. Tieto konzoly namontujú PV moduly na streche upínaním alebo váhou bez performácie dlaždíc. Systém držiaka svoriek sa môže vyhnúť poškodeniu povrchu strechy a zároveň zaistiť stabilitu konzoly. Okrem toho si inštalácia strechy dlaždíc tiež vyžaduje pozornosť utesnenia, aby sa zabránilo preniknutiu vlhkosti.

Požiadavky na návrh pre strechu PV montáž

Ako kľúčová súčasť systému slnečného fotovoltaického generovania energie, montážny systém strechy nesie dôležitú zodpovednosť za fixáciu fotovoltaických modulov na streche. Návrh podporného systému musí nielen brať do úvahy stabilitu a bezpečnosť modulov, ale tiež zabezpečiť jeho dlhodobú spoľahlivosť a efektívnosť. Požiadavky na konštrukciu strešného fotovoltaického podporného systému zahŕňajú mnoho aspektov vrátane analýzy záťaže, štrukturálnej stability, návrhu odolnosti proti vetru a snehu, vodotesného výkonu, pohodlia inštalácie atď.

1. Únosová kapacita a analýza zaťaženia

Systém podpory fotovoltaického fotovoltaického strešného krytu musí byť schopný vydržať hmotnosť samotných fotovoltaických modulov a vonkajšie environmentálne zaťaženie (napríklad zaťaženie vetrom, snehové zaťaženie atď.). Počas návrhu je potrebná podrobná analýza únosnej kapacity strechy, aby sa zabezpečilo, že podporný systém nebude preťažený. Pri navrhovaní podpory sa musí výpočet zaťaženia vykonávať podľa faktorov, ako je typ strechy, podporný materiál a hmotnosť fotovoltaických modulov, aby sa zabezpečila stabilita systému.

Analýza záťaže musí zvážiť statické zaťaženie a dynamické zaťaženie. Statické zaťaženia zahŕňajú hmotnosť fotovoltaických modulov, zatiaľ čo dynamické zaťaženia pochádzajú hlavne z faktorov, ako je vietor, tlak snehu a zemetrasenia. Zaťaženie vetrom je dôležitým faktorom ovplyvňujúcim stabilitu strešného fotovoltaického držiaka, najmä v miestach s vysokou rýchlosťou vetra alebo silným vetrom v oblasti. Dizajn zátvorky musí brať do úvahy vplyv tlaku vetra a vykonať potrebné posilnenie v návrhu.

2. Štrukturálna stabilita a odolnosť proti vetru

Systém strešnej fotovoltaickej konzoly musí mať dostatočnú štrukturálnu stabilitu, aby odolal rôznym vonkajším silám za nepriaznivých poveternostných podmienok, najmä silných vetrov. Návrh systému konzoly musí zvážiť spojenie medzi držiakom a fotovoltaickým modulom a strechou, ako aj pevnosť a húževnatosť materiálu. Zaťaženie vetrom je kľúčovým faktorom dizajnu, najmä v niektorých oblastiach so silným vetrom. Systém fotovoltaickej konzoly musí zabezpečiť dostatočný odpor vetra, aby sa zabránilo pádu konzoly alebo poškodeniu fotovoltaického modulu za veterného počasia.

Dizajn odporu vetra v držiaku by sa mal riadiť určitými špecifikáciami, berúc do úvahy rýchlosť vetra, tlak vetra a orientáciu strechy v rôznych oblastiach a výber príslušného materiálu a štruktúry konzoly. Bežné držiakové štruktúry, ako sú jednostranné konzoly a dvojosúvacie konzoly, musia byť navrhnuté podľa skutočnej situácie strechy, aby sa zabezpečilo, že systém konzoly dokáže udržať dobrú stabilitu pri pôsobení vetra.

3. Odolnosť proti korózii a poveternostným vplyvom

Pretože systém fotovoltaického držiaka na streche musí byť po dlhú dobu vystavený vonkajšiemu prostrediu, je rozhodujúca odolnosť proti korózii a odolnosť proti poveternostným vplyvom. Najmä v oblastiach s vlhkosťou, soľným sprejom a silným znečistením musí odpor korózie systému konzoly spĺňať určité normy. Bežné držiakové materiály, ako je zliatina hliníka, nehrdzavejúca oceľ a galvanizovaná oceľ, majú dobrý odolnosť proti korózii.

Pri navrhovaní musí povrchové ošetrenie zátvorky tiež brať do úvahy environmentálne faktory. Napríklad materiály s odolnosťou proti korózii soli by sa mali vyberať v pobrežných oblastiach, zatiaľ čo v oblastiach s väčším dažďom by sa mala venovať osobitná pozornosť osobitnej pozornosti. Konektory, skrutky a ďalšie časti konzoly by sa mali zvážiť aj pri liečbe proti korózii, aby sa predĺžila služobná životnosť držiaka a zabezpečenie stability počas dlhodobého používania.

4. Vodotesný dizajn

Návrh strešného fotovoltaického držiaka musí zabezpečiť, aby vodotesná vrstva strechy nebola poškodená, aby sa predišlo zbytočným rizikám úniku na streche počas inštalácie. Najmä na tradičných strechách dlaždíc a strechy asfaltových dlaždíc musí byť držiak nainštalovaný spôsobom, ktorý sa vyhýba poškodeniu strechy, a prenikajúca konzola by mala byť zosilnená profesionálnymi tesniacimi materiálmi, aby sa zabezpečil vodotesný výkon strechy.

Nedávny systém držiaka je dôležitým smerom vo vodotesnom dizajne. Tento systém konzoly pevne nainštaluje fotovoltaické moduly na strechu váhaním alebo upínaním bez preniknutia na povrch strechy, čím sa zabráni poškodeniu vodotesnej vrstvy strechy. Systém plávajúceho držiaka je tiež vhodnou voľbou pre strechy s vysokými vodotesnými požiadavkami. Môže sa vyhnúť ponechaniu otvorov na streche, čím sa udržiava integrita a vodotesnosť strechy.

5. Pohodlie a údržba inštalácie

Návrh strešného fotovoltaického držiaka musí zohľadniť aj pohodlie inštalácie a následných potrieb údržby. Inštalácia systému konzoly by sa mala čo najviac zjednodušiť, aby sa znížila čas inštalácie a intenzita pracovnej sily a znížila sa náklady na inštaláciu. Pri navrhovaní by sa komponenty držiaka mali ľahko prepravovať, prepravovať a zostaviť, čím by sa zdĺhavé operácie znížili počas spracovania a konštrukcie na mieste.

Okrem toho je potrebné v budúcnosti ľahko udržiavať a skontrolovať aj systém držiaka. Počas dlhodobého používania môžu fotovoltaické moduly ovplyvniť účinnosť výroby energie v dôsledku prachu a nečistôt, takže systém konzoly musí ponechať dostatok priestoru na čistenie, kontrolu a údržbu. Pri navrhovaní by sa mali posudzovať rozstup medzi konzolami, aby sa zabezpečilo, že po inštalácii existuje dostatok miesta na čistenie a údržbu fotovoltaických modulov.

6. Kompatibilita systému

Návrh systému fotovoltaického držiaka by mal tiež zvážiť kompatibilitu s fotovoltaickými modulmi. PV moduly rôznych značiek a modelov sa líšia veľkosťou, hmotnosťou atď., Takže systém držiaka musí mať určitý stupeň adaptability, aby podporoval rôzne typy PV modulov. Zároveň by metóda pripojenia držiaka mala zabezpečiť spoľahlivé spojenie s PV modulom, aby sa zabránilo uvoľneniu alebo posunu modulu v dôsledku nesúladu medzi konzolou a modulom.

V prípade rozsiahlych systémov na výrobu energie FV, návrh systému držiaka by mal zvážiť aj koordináciu s inými komponentmi, ako sú invertory, káble a monitorovacie systémy, aby sa zabezpečila efektívna prevádzka celého systému výroby energie PV. V rozsiahlych projektoch musí návrh systému zátvorky zohľadniť integráciu a modularitu, aby sa uľahčilo následné rozšírenie a vylepšenia.

Ako zabezpečuje strešnú fotovoltaickú konzolu stabilitu a bezpečnosť fotovoltaických panelov?

Systém strešnej fotovoltaickej konzoly je nevyhnutnou súčasťou systému generovania energie fotovoltaickej energie. Nesie úlohu bezpečne a stabilne na streche fixáciu fotovoltaických panelov. Fotovoltaická konzolu musí nielen zabezpečiť fixáciu fotovoltaických komponentov, ale tiež sa účinne zaoberať vonkajšími environmentálnymi faktormi, ako je vietor, dážď a sneh, aby sa zabezpečila dlhodobá bezpečnosť a stabilná prevádzka systému. Návrh a inštalácia systému konzoly priamo ovplyvňuje stabilitu a bezpečnosť fotovoltaických panelov.

1. Posilniť spojenie medzi držiakom a strechou

Návrh strešného fotovoltaického držiaka musí najprv zabezpečiť, aby existovalo spoľahlivé spojenie medzi konzolou a strechou. Či už ide o pevnú konzolu, nastaviteľnú konzolu alebo plávajúcu konzolu, pevnosť a stabilita spojenia priamo ovplyvňujú bezpečnosť fotovoltaických komponentov. Zvyčajne existujú dva spôsoby, ako pripojiť systém konzoly so strechou: perforovaný a nepredstaviovaný. Perforovaná držiak je pripevnený k streche skrutkami. Táto metóda je vhodná pre strechy s tuhými materiálmi, ako sú kovové strechy a betónové strechy; Zatiaľ čo nedosiahnutá konzola je inštalovaná váhou alebo upínaním, ktorá je vhodná pre strechy, ako sú asfaltové dlaždice a dlaždice, aby sa zabránilo poškodeniu vodotesnej vrstvy strechy.

Prepojovacie časti systému držiaka, ako sú skrutky, pracky a tlakové platne, sa zvyčajne vyrábajú z materiálov odolných voči korózii, ako je nehrdzavejúca oceľ a zliatina hliníka, aby sa zvýšila pevnosť spojenia medzi konzolou a strechou. Pri pôsobení vonkajších síl, ako sú zaťaženie vetrom, silné sneh alebo zemetrasenia, môžu tieto spojovacie časti účinne vysielať a rozptýliť vonkajšie sily, aby sa zabezpečilo, že fotovoltaické panely sú pevne inštalované na strechu, čím sa vyhnú bezpečnostným rizikám fotovoltaických panelov, ktoré spadajú alebo posúvajú voľné spojenia.

2. Zvýšte odolnosť proti vetru

Vietor je jedným z hlavných faktorov ovplyvňujúcich stabilitu systémov strešných fotovoltaických držiakov, najmä v oblastiach so silným vetrom. Aby sa zabezpečila stabilita fotovoltaických panelov, musí mať systém držiaka dostatočný odpor vetra. Pri navrhovaní musí systém konzoly vypočítať zaťaženie vetrom na základe faktorov, ako je úroveň vetra, orientácia strechy a vplyv okolitých budov. Materiál a štruktúra konzoly musia byť schopné vydržať vplyv silných vetrov, aby sa predišlo vytesniu alebo spadnutiu, keď je vysoká rýchlosť vetra.

Dizajn odporu vetra v systéme držiaka zahŕňa zvýšenie odporu vetra držiaka, primerane navrhovanie uhol sklonu konzoly a posilnenie pevného spojenia so strechou. V niektorých oblastiach so silným vetrom sa zosilnené konzoly zvyčajne používajú na zvýšenie hmotnosti a veľkosti konzoly na zlepšenie odporu systému vetra. Aby sa zabránilo tomu, aby vztlak alebo ťah generovaný vetrom ovplyvnil fotovoltaické panely, musí dizajn konzoly zvážiť aj usporiadanie a inštalačný uhol fotovoltaických panelov, aby sa zabezpečilo, že môžu pracovať stabilne v silných vetroch.

3. Zvážte odolnosť voči snehovému zaťaženiu

V studených oblastiach alebo zasnežených prostrediach musí mať systém fotovoltaickej konzoly dobrý odpor so snehom. Hromadenie snehu nielen zvyšuje hmotnosť fotovoltaických modulov, ale môže tiež spôsobiť tlak na konzolu, najmä ak má strecha malý uhol sklonu, sa ľahko hromadí snehová vrstva, čím sa zvyšuje zaťaženie konzoly. Preto musí dizajn konzoly vziať do úvahy tlak akumulácie snehu a kapacitu ložiska strechy.

Aby sa zlepšila odolnosť voči snehu v systéme fotovoltaického držiaka, dizajn sa môže použiť na zvýšenie zátvorky, zvýšenie rozstupu konzoly atď. Na rozptýlenie snehového zaťaženia, aby sa predišlo nadmernému tlaku na jednu konzolu. Zároveň musí mať materiál zátvorky dostatočnú trvanlivosť, aby odolal dlhodobému tlaku snehu bez deformácie alebo poškodenia. Najmä v oblastiach s vysokou šírkou alebo zasnežených oblastiach je návrh odolnosti voči snehu v držiakovom systéme dôležitým faktorom pri zabezpečovaní stability fotovoltaických panelov.

4. Zabráňte pohybu a sklonu fotovoltaických panelov

Stabilita fotovoltaických držiakov musí tiež zabezpečiť, aby sa fotovoltaické panely nepohybovali ani nekláňali v žiadnom horizontálnom alebo vertikálnom smere po inštalácii. Konštrukčný dizajn systému držiaka by mal zabezpečiť, aby boli fotovoltaické panely pevne pevne pripevnené, aby sa zabránilo uvoľneniu alebo nakloneniu fotovoltaických panelov vetra, vibrácie alebo iných vonkajších síl. Pri inštalácii držiaka sa uistite, že každý bod pripojenia držiaka je pevný a metóda fixovania pomocou fotovoltaického panela je vhodná.

Medzi bežné metódy fixácie zátvoriek patrí upínanie, kompresia a upevnenie skrutky, ktoré môžu účinne zabrániť tomu, aby sa fotovoltaický panel pohyboval pod vetrom alebo vibráciou. Okrem toho je potrebné primerane upraviť uhol inštalácie fotovoltaického panela podľa osvetľovacích podmienok a poveternostných podmienok v regióne, aby sa znížil vplyv vonkajšieho prostredia na fotovoltaický panel a zlepšenie jeho stability a účinnosti výroby energie.

5. Zabráňte nadmerným zmenám teploty

Fotovoltaické moduly budú ovplyvnené zmenami teploty počas dlhodobého používania, najmä v oblastiach s veľkými teplotnými rozdielmi. Zmeny teploty môžu spôsobiť, že sa fotovoltaické panely rozširujú alebo sťahujú, čím ovplyvňujú stabilitu fotovoltaických panelov. Aby sa predišlo tejto situácii, návrh fotovoltaickej držiaka by mal mať určitú teplotnú prispôsobivosť a používať materiály odolné voči vysokej teplote a nízkoteplote, aby sa zabezpečilo, že držiak dokáže udržať svoju štrukturálnu stabilitu za rôznych klimatických podmienok.

Zároveň by sa inštalačná metóda systému držiaka mala brať do úvahy faktory tepelnej expanzie a kontrakcie. Napríklad medzi konzolou a fotovoltaickým panelom by malo byť dostatok priestoru, ktorý by umožnil, aby sa fotovoltaický panel rozšíril a mierne sťahoval v dôsledku zmien teploty, aby sa predišlo nadmernému napätiu, ktoré spôsobuje poškodenie alebo spadnutie z fotovoltaického panela.

6. Protiorózia a trvanlivosť

Systém strešného fotovoltaického držiaka musí byť po dlhú dobu vystavený vonkajšiemu prostrediu, takže výkon proti korózii je rozhodujúci. Materiál zátvorky musí mať dobrú odolnosť proti korózii, aby sa zabránilo korózii v prostrediach, ako je vlhkosť a soľný sprej, ktorý ovplyvňuje pevnosť a stabilitu konzoly. Medzi bežné materiály odolné voči korózii patrí nehrdzavejúca oceľ, zliatina z hliníka, galvanizovaná oceľ atď. Tieto materiály môžu účinne predĺžiť servisnú cenu konzoly a vyhnúť sa zlyhaniu štruktúry držiaka v dôsledku korózie.

Povrchové ošetrenie systému konzoly tiež hrá antikoróznu úlohu. Napríklad použitie postrekovania, eloxovania a iných metód ošetrenia môže zlepšiť odolnosť proti korózii povrchu konzoly, zabezpečiť, aby systém konzoly vždy udržiaval dobrý výkon počas dlhodobého používania a zabránil uvoľneniu alebo pádu z fotovoltaického panela v dôsledku korózie.

7. Údržba a opravy

Konštrukcia systému fotovoltaického držiaka musí nielen zabezpečiť stabilitu a bezpečnosť fotovoltaického panela, ale tiež zvážiť následnú údržbu a opravu. Počas návrhu by mal byť systém držiaka ľahko čistený, skontrolovaný a opravený, aby sa predĺžila služobná životnosť fotovoltaického systému. Medzi fotovoltaickými modulmi a držiakom by sa mal ponechať dostatok miesta, aby sa personál uľahčil, aby pracoval v dennej údržbe a vyhýba sa vplyvu neprimeraného dizajnu konzoly na neskoršie údržbárske práce.

Zároveň by sa dizajn konzoly mal vyhnúť akumulácii prachu alebo vody, ktorá ovplyvňuje účinnosť výroby energie fotovoltaického panela. Systém konzoly musí byť navrhnutý do ľahko čistiteľnej štruktúry, aby sa zabránilo nadmernému hromadeniu nečistôt na povrchu konzoly alebo okolo fotovoltaického panela, ktorý ovplyvňuje prevádzkovú účinnosť fotovoltaického systému.

Ako pripojiť PV m systém na konštrukciu strechy

Montážny systém PV je nevyhnutnou súčasťou systému výroby solárnej energie, ktorý je zodpovedný hlavne za pevnú inštaláciu fotovoltaických panelov na strechu alebo na zem. Metóda pripojenia medzi podporným systémom a strešnou štruktúrou priamo určuje stabilitu, bezpečnosť a dlhodobú spoľahlivosť fotovoltaického systému. Správna metóda pripojenia môže zabezpečiť stabilnú prevádzku podporného systému za extrémnych poveternostných podmienok, ako je vietor, dážď a sneh. Rôzne typy striech vyžadujú rôzne metódy pripojenia na zabezpečenie výkonu pevnosti a ochrany systému podpory.

1. Spojenie medzi drevenou strechou a montážnym systémom PV

Drevené strechy sa zvyčajne skladajú z drevených trámov a drevených dosiek a konštrukcia nesúce zaťaženie je relatívne ľahká. Pri inštalácii fotovoltaických podpery by sa mala osobitná pozornosť venovať výberu metódy pripojenia, pretože štruktúra dreva je relatívne mäkká a vysoko variabilná. Všeobecne je spôsob pripojenia drevených striech inštalovaný hlavne skrutkami prenikajúcimi na strechu alebo špeciálne upevňovacie konzoly.

Bežné metódy pripojenia zahŕňajú nasledujúce:

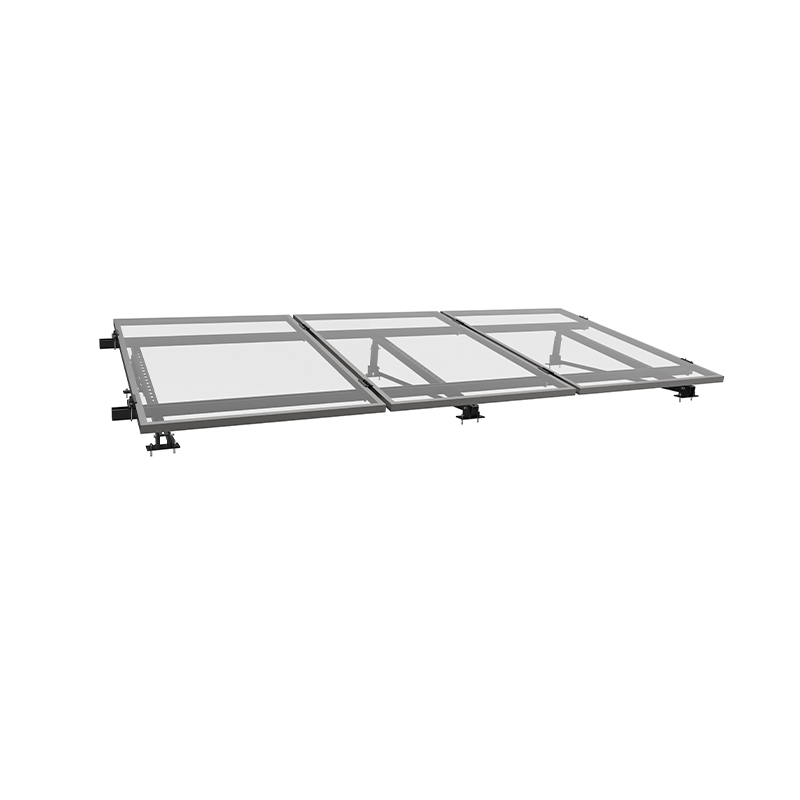

Penetration Connection: Táto metóda je opraviť konzolu na drevené lúče alebo drevené dosky drevenej strechy dierovaním otvorov a na posilnenie používať expanzné skrutky alebo chemické kotvy. Malo by sa poznamenať, že pri preniknutí na strechu by sa malo zabezpečiť, aby sa vodotesná vrstva nepoškodila. Počas inštalácie musia byť otvory naplnené tesniacimi materiálmi (ako sú vodotesné tesnenia), aby sa zabránilo preniknutiu dažďovej vody.

Nedávkový systém držiaka: V niektorých situáciách, keď nechcete poškodiť vodotesnú vrstvu strechy, si môžete zvoliť neprenikajúci systém držiaka. Tento systém opravuje konzolu na streche upínaním alebo váhou a nevyžaduje vŕtanie otvorov na streche, takže neovplyvní vodotesnú vrstvu. Aj keď je táto metóda priateľskejšia k dreveným strechám, je potrebné zvážiť kapacitu drevených striech s nákladom.

Pri inštalácii fotovoltaických držiakov na drevené strechy sa uistite, že ložisková kapacita každého držiaka upevňovacieho bodu zodpovedá štrukturálnej kapacite drevenej strechy, aby sa zabránilo uvoľneniu konzoly v dôsledku rozkladu alebo starnutia dreva.

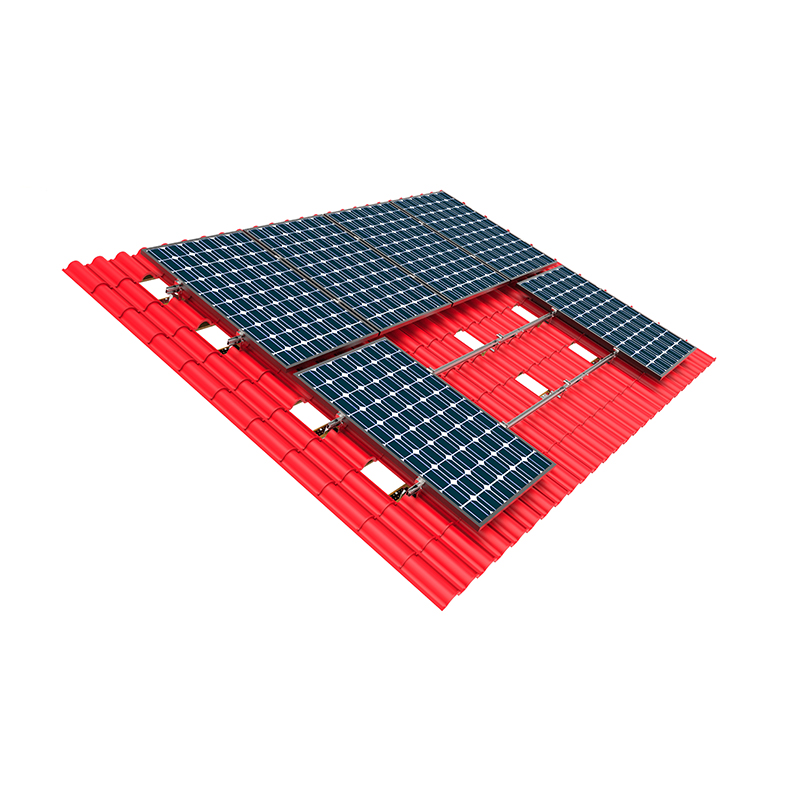

2. Spojenie medzi strechou dlaždíc a systémom fotovoltaického držiaka

Pripojenie striech dlaždíc je relatívne komplikované a typ dlaždíc a štruktúra strechy je potrebné zvážiť pri návrhu systému držiaka. Strechy dlaždíc zvyčajne pozostávajú z vrstvy dlaždíc a drevenej štruktúry alebo betónovej vrstvy pod ním. Pri inštalácii fotovoltaických držiakov by sa mala venovať osobitná pozornosť, aby sa zabránilo poškodeniu vodotesnej vrstvy strechy, aby sa zabránilo úniku strechy.

Bežné metódy pripojenia zahŕňajú:

Prenikajúce spojenie: Toto je spôsob pripojenia konzoly k základnej štruktúre strechy vŕtaním otvorov. Držiak je spojený s drevenými lúčmi alebo betónovou vrstvou strechy skrutkami, aby sa zabezpečila stabilita fotovoltaického systému. Počas inštalácie musia byť prienikové otvory vodotesné, aby sa zabezpečilo, že nepremokavý výkon strechy nie je ovplyvnený. Na vyplnenie otvorov sa zvyčajne používajú vodotesné vankúšiky, tesniace krúžky alebo iné vodotesné materiály.

Nepriemerný systém držiaka: Systém neprenikajúcich držiakov zvyčajne opravuje systém držiaka upínaním dlaždíc alebo použitím váh. Táto metóda sa vyhýba poškodeniu dlaždíc a vodotesných vrstiev a je vhodná pre príležitosti, keď nechcete poškodiť strešnú štruktúru alebo robiť veľké zmeny.

Pokiaľ ide o strechy dlaždíc, dizajn systému držiaka by mal brať do úvahy typ a hrúbku dlaždíc a štrukturálnu ložiskovú kapacitu strechy, aby sa zabezpečilo, že hmotnosť je rovnomerne rozložená v inštalačnom mieste každej držiaka.

3. Spojenie medzi kovovými strechami a systémami fotovoltaických držiakov

Kovové strechy sa často používajú v priemyselných a komerčných budovách kvôli ich ľahkosti, trvanlivosti a ľahkej inštalácii. Inštalácia a údržba kovových striech sú relatívne jednoduché a metódy pripojenia fotovoltaických konzol sú relatívne rozmanité. Bežné materiály pre kovové strechy zahŕňajú oceľové dosky, hliníkové platne atď. Systém konzoly sa zvyčajne dá pripojiť k strešnej štruktúre priamo upevnením na povrch kovovej strechy alebo preniknúť do kovovej platne.

Bežné metódy pripojenia zahŕňajú:

Prenikajúce spojenie: V kovových strechách je konzolu spojená so strechou preniknutím do kovového plechu strechy. V dôsledku silnej zaťaženia kovových striech sú penetračné spojenia zvyčajne veľmi stabilné. Na vyplnenie otvorov použite vodotesné materiály (napríklad vodotesné tesnenia), aby ste zabránili preniknutiu dažďovej vody do strechy.

Neppeneteračné pripojenie: Ak nechcete poškodiť kovovú strechu, môžete si vybrať systém bez prenikania. Tento typ držiaka systému opravuje konzolu upínaním kovovej strechy alebo ho upevňuje hmotnosťou, magnetickým saním atď. Týmto spôsobom nemusí držiak dierovať otvory alebo preniknúť do povrchu strechy, takže nebude mať vplyv na vodotesný výkon strechy. Vhodné pre projekty fotovoltaickej inštalácie, ktoré nevyžadujú žiadne poškodenie strechy.

Kovové strechy majú silný odolnosť proti vetru a nosnosť, takže návrh systému držiaka môže prijať flexibilnejšiu metódu pripojenia na zabezpečenie stability systému.

4. Spojenie medzi betónovou strechou a systémom fotovoltaického držiaka

Betónové strechy sú zvyčajne štrukturálne stabilné a majú silnú kapacitu nosenia, takže sú vhodné na inštaláciu ťažších fotovoltaických držiakov. Betónové strechy sú bežné v priemyselných a komerčných budovách. Pri inštalácii fotovoltaických konzol je možné zátvorky fixovať expanznými skrutkami, chemickými kotvami alebo inými opatreniami na posilnenie.

Bežné metódy pripojenia zahŕňajú:

Oprava penetrácie: Betónové strechy môžu upevniť konzolu k betónovej vrstve prostredníctvom expanzných skrutiek alebo chemických kotiev. Táto metóda je zvyčajne veľmi stabilná a vydrží veľké zaťaženie. Pri vykonávaní penetračného spojenia je potrebné zabezpečiť, aby boli otvory utesnené a vodotesné, aby sa zabránilo presakovaniu dažďovej vody.

Nespenšovanie: V niektorých situáciách, keď nechcete vŕtať diery alebo nechcete, aby ste budovu poškodili rozsiahle, si môžete vybrať systém, ktorý nie je pre to preniknutie. Tento systém zvyčajne stabilizuje konzolu na streche váhaním alebo upínaním.

Pokiaľ ide o betónové strechy, inštalácia držiaka sa nemusí príliš obávať problému s nosným nosom, ale osobitná pozornosť by sa mala venovať kontaktnej časti medzi konzolou a strechou, aby sa predišlo poškodeniu strešného materiálu v dôsledku nadmerného miestneho tlaku.

5. Preventívne opatrenia pre pripojenie fotovoltaických zátvoriek k strechom

Pri inštalácii všetkých typov strechy nie je spojenie medzi fotovoltaickou konzolou a strechou nielen stabilizovať konzolu, ale aj zabezpečiť dlhodobú stabilitu a bezpečnosť systému. Nasledujúce body sú záležitosti, ktoré si počas inštalácie vyžadujú osobitnú pozornosť:

Vodotesné ošetrenie: Bez ohľadu na to, ktorá metóda pripojenia je zvolená, je potrebné zabezpečiť, aby sa vodotesná vrstva strechy nebudú poškodiť. Na penetračné pripojenie sa musia materiály, ako sú tesniace krúžky a vodotesné tesnenia, na zabezpečenie toho, aby vodotesný výkon okolo pripojovacieho otvoru bol neporušený.

Zaťaženie a ložiská: Každá strecha má inú kapacitu nosenia. Pri inštalácii musíte zvoliť príslušnú metódu pripojenia podľa požiadaviek na nosenie strechy. Najmä pri inštalácii viacerých fotovoltaických modulov musíte zabezpečiť, aby strešná konštrukcia vydržala fotovoltaické panely, konzoly a vonkajšie environmentálne zaťaženie (napríklad zaťaženie vetrom, snehové zaťaženie atď.).

Bezpečnosť: Počas procesu inštalácie je potrebné utiahnuť všetky konektory, skrutky a matice, aby sa zabezpečilo stabilné pripojenie. Okrem toho by sa mali pravidelne kontrolovať pripojené body medzi držiakom a strechou, aby sa zabezpečilo, že počas dlhodobej prevádzky nedôjde k uvoľneniu alebo poškodeniu.

Inštalačný proces systému fotovoltaického držiaka strechy

Systém strešného fotovoltaického držiaka je dôležitou súčasťou systému generovania fotovoltaickej energie, ktorý prenáša kľúčovú úlohu pevnej inštalácie fotovoltaických modulov na streche. Jeho inštalačný proces priamo ovplyvňuje stabilitu, efektívnosť a bezpečnosť fotovoltaického systému. Štandardný proces inštalácie fotovoltaickej konzoly strechy zvyčajne zahŕňa plánovanie a návrh, inštaláciu držiaka, inštaláciu fotovoltaického modulu a zapojenie systému.

1. Príprava pred inštaláciou

Pred inštaláciou systému fotovoltaického držiaka sa vyžaduje podrobný prieskum a plánovanie lokality. Pred inštaláciou je potrebné najskôr skontrolovať štruktúru strechy, aby sa zabezpečilo, že kapacita nosnej strechy spĺňa požiadavky. Podrobné záznamy o type strechy, uhol sklonu, povrchového materiálu atď. Sú vyrobené tak, aby poskytovali základ pre návrh a inštaláciu systému držiaka.

Dizajn strešnej fotovoltaickej konzoly je potrebné upraviť podľa skutočnej situácie strechy. Napríklad pre rôzne typy striech, ako sú kovové strechy, strechy dlaždíc, strechy asfaltových dlaždíc atď., Metóda inštalácie systému konzoly sa môže líšiť. Počas procesu navrhovania sa musí zohľadniť aj číslo, rozloženie, uhol a inštalácie fotovoltaických modulov, aby sa zabezpečilo, že fotovoltaický systém môže prijímať slnečné svetlo v najlepšom uhle a zabezpečiť stabilitu.

2. Výber a preprava systému konzoly

Vyberte vhodný systém davu podľa špecifickej situácie a požiadaviek na návrh strechy. Systém zátvorky zvyčajne obsahuje komponenty, ako je základná konzola, konektory a zariadenia na nastavenie uhla. V závislosti od strešného materiálu existuje mnoho druhov držiakov, ako sú perforované konzoly, nevylepšené konzoly (napríklad vážené konzoly), plávajúce konzoly atď. Materiály systému držiaka sú zvyčajne zliatiny hliníka, nehrdzavejú oceľ, galvanizovaná oceľ atď.

Po určení systému zátvorky je ďalším krokom preprava komponentov zátvorky. Pretože systém držiaka je potrebné prispôsobiť podľa rôznych projektov, počas prepravy sa musí zabezpečiť bezpečnosť komponentov zátvorky, aby sa zabránilo poškodeniu alebo deformácii počas prepravy. Inštalačný tím musí vopred skontrolovať všetky komponenty konzoly, aby sa zabezpečilo, že príslušenstvo je dokončené a vymenia alebo opravia poškodené komponenty.

3. Nainštalujte základňu nadácie

Prvým krokom v procese inštalácie držiaka je inštalácia základnej nadácie. Pre rôzne typy strechy je inštalačná metóda základnej nadácie iná. Pre betónové strechy sa môžu perforované konzoly použiť na upevnenie konzoly na strechu s expanznými skrutkami alebo chemickými kotvami. Pre strechy dlaždíc alebo strechy asfaltových dlaždíc sa môžu použiť bezprodukované držiakové systémy. Tento typ konzoly fixuje fotovoltaickú konzolu vážením alebo upínaním, aby sa zabránilo poškodeniu vodotesnej vrstvy strechy.

Pri inštalácii podpornej nadácie sa uistite, že podporná nadácia je presne umiestnená a vydrží zaťaženie fotovoltaických modulov a vonkajšie prostredie (napríklad zaťaženie vetrom, snehové zaťaženie atď.). Inštalatér musí presne zmerať inštalačnú polohu podpory podľa konštrukčných výkresov, aby sa predišlo príliš veľkému alebo príliš malému rozstupu podpory, aby sa zabezpečila stabilita fotovoltaických modulov.

Po inštalácii podpornej nadácie je tiež potrebné skontrolovať horizontalitu a vertikálnosť, aby sa zabezpečilo, že každá podpora je možné stabilne nainštalovať pod vopred určeným uhlom a polohou, aby sa predišlo nakloneniu alebo nerovnomernosti podpory.

4. Nainštalujte podporné stĺpce a lúče

Po inštalácii podpornej nadácie je ďalším krokom nainštalovanie podporných stĺpcov a lúčov. Podporný stĺpec je hlavnou časťou podporného fotovoltaického modulu, zvyčajne vyrobeného z hliníkovej zliatiny alebo nehrdzavejúcej ocele. Pri inštalácii stĺpca je potrebné, aby bol stĺpec pevne pripojený k základni strechy a výška stĺpca je potrebné upraviť podľa uhla sklonu fotovoltaického modulu, aby sa zabezpečilo, že fotovoltaický modul môže prijímať slnečné svetlo v najlepšom uhle.

Pri inštalácii stĺpca sa musí hladina a inštalatérsky merač použiť na presné nastavenie, aby sa zabezpečilo, že každý stĺpec je vertikálny a stabilný. Po inštalácii stĺpca musí byť lúč nainštalovaný ďalej. Funkciou lúča je pripojenie stĺpcov za vzniku stabilného podporného rámca. Beamy sú zvyčajne spojené rýchlym uzamknutím, čo uľahčuje a efektívnejší proces inštalácie.

Spojenie medzi stĺpcami a lúčmi sa môže v závislosti od návrhu systému držiaka priskrutkovať alebo vyskočiť. Počas procesu inštalácie by sa mali sprísniť všetky skrutky a SNAP, aby sa predišlo uvoľneniu alebo bezpečnostným rizikám v neskoršom použití.

5. Inštalácia fotovoltaických panelov

Po vytvorení rámu zátvorky začne fáza inštalácie fotovoltaického panela. Fotovoltaické panely sa zvyčajne nainštalujú ich upevnením na zátvorky. Poloha inštalácie a smer každého fotovoltaického panela musia byť presne v súlade s požiadavkami na konštrukciu. Spojenie medzi fotovoltaickým panelom a konzolou je zvyčajne fixované svorkami alebo skrutkami.

Pri inštalácii fotovoltaických panelov musí inštalatér zabezpečiť, aby smer a uhol fotovoltaických panelov spĺňal požiadavky na konštrukciu, aby sa zabránilo sklonu alebo nerovnomerných fotovoltaických paneloch. Počas procesu inštalácie by sa mali medzi fotovoltaickými panelmi ponechať vhodné medzery, ktoré umožňujú cirkuláciu vzduchu, zníženie zvýšenia teploty a zabezpečenie dlhodobej a účinnej prevádzky fotovoltaických panelov.

Po inštalácii fotovoltaických panelov je tiež potrebné skontrolovať, či spojenie medzi fotovoltaickými panelmi a konzolami je pevné, a zabezpečiť, aby bol povrch fotovoltaických panelov čistý a neexistujú žiadne nečistoty alebo zvyšky, ktoré ovplyvňujú účinnosť výroby energie fotovoltaických panelov.

6. Elektrické pripojenie a zapojenie

Po inštalácii fotovoltaickej držiaka a fotovoltaického panela je ďalším krokom elektrické pripojenie a zapojenie. Kľúčové spojenie je kľúčové spojenie, aby sa zabezpečilo, že systém generovania energie fotovoltaickej energie môže správne fungovať. Počas procesu zapojenia je potrebné primerane zvoliť káble, konektory a meniče podľa parametrov napätia a prúdu fotovoltaických komponentov a požiadaviek na konštrukciu systému.

Pri zapojení musia byť všetky káble smerované v súlade so štandardnými špecifikáciami, aby sa zabezpečilo, že káble nie sú poškodené vonkajšími silami a vyhýbajú sa nadmernému ohýbaniu káblov. Káble by mali byť pripevnené špeciálnymi káblovými svorkami alebo zátvorkami, aby sa predišlo priamym kontaktom medzi káblami a strechou a zabránili starnutiu káblov v dôsledku trenia alebo ultrafialového žiarenia.

Po dokončení všetkých elektrických pripojení musí inštalatér vykonať elektrickú kontrolu systému, aby sa zabezpečilo, že každý bod pripojenia má dobrý kontakt a neexistuje riziko skratu alebo úniku v elektrickej linke. Zároveň by sa mal skontrolovať pracovný stav meniča, aby sa zabezpečilo, že môže normálne prevádzať DC na AC.

7. Záverečná kontrola a uvedenie do prevádzky

Po dokončení všetkých inštalačných prác je posledným krokom vykonanie konečnej inšpekcie a uvedenia do prevádzky systému. Zahŕňa to kontrolu stability systému konzoly, zabezpečenie pripevnenia všetkých spojovacích častí na svojom mieste a fotovoltaické panely nie sú uvoľnené alebo naklonené. Elektrický systém musí zároveň podstúpiť podrobnú bezpečnostnú kontrolu, aby sa zabezpečilo, že elektrické spojenie spĺňa bezpečnostné normy a vyhýbajú sa elektrickým nehodám.

Počas procesu ladenia je potrebné testovať výstupný výkon systému, efektívnosť nabíjania a ďalšie ukazovatele výkonnosti, aby sa zabezpečilo, že fotovoltaický systém môže po inštalácii fungovať normálne a dosiahnuť navrhnutú kapacitu výroby energie. Inštalátor by mal viesť podrobný záznam o prevádzkovom stave celého systému a optimalizovať a upraviť systém podľa skutočných podmienok.

Potrebuje systém fotovoltaickej konzoly pravidelnú údržbu?

Ako dôležitá súčasť systému generovania fotovoltaickej energie je systém fotovoltaickej konzoly zodpovedný za pevnú inštaláciu fotovoltaických modulov na strechu alebo na zem. Stabilita jeho konštrukcie a inštalácie priamo súvisí s dlhodobou prevádzkovou účinnosťou a bezpečnosťou celého fotovoltaického systému. Aj keď samotný systém fotovoltaických držiakov nemá zložité elektrické komponenty, stále potrebuje pravidelnú kontrolu a údržbu. Údržba systému konzoly môže nielen rozšíriť svoju životnosť, ale tiež zabezpečiť celkový výkon a bezpečnosť fotovoltaického systému.

1

Systém fotovoltaickej konzoly sa zvyčajne nainštaluje vonku a po dlhú dobu vystavuje prírodnému prostrediu. Vonkajšie faktory, ako je zmena podnebia, vietor, zrážky a ultrafialové lúče, ovplyvnia materiály konzoly, najmä kovovú konzolu, ktorá je náchylná na koróziu. Vo vlhkom, soľnom spreji, silnom slnečnom žiarení a iných prostrediach môže postupne starnúť povrchové ošetrenie a protikorózne povlaky konzoly, čo vedie k korózii.

Pravidelná údržba môže účinne zistiť, či je antikorózna vrstva konzoly neporušená, včas detegovať problémy s koróziou a opraviť alebo vymeniť. Napríklad, keď je držiak hliníkovej zliatiny vystavený vlhkému prostrediu, vrstva povrchového oxidu sa môže degradovať v dôsledku ultrafialového žiarenia a dažďovej erózie, čo ovplyvňuje jeho výkon antiorózie. Preto je potrebné pravidelne kontrolovať podporný systém, najmä povrchový náter podpory, aby sa zabezpečilo dobrý antikorózny účinok a zabránil dlhodobej korózii poškodenia podporného systému.

2. Kontrola upevňovacích prvkov a spojovacích dielov

Stabilita montážneho systému FV závisí hlavne od pevnosti upevňovacích prvkov a spojovacích častí. V priebehu času sa môže spojenie medzi podporou a strechou alebo zemou uvoľniť v dôsledku zmien teploty, vetra alebo iných vonkajších faktorov. Uvoľnenie upevňovacích prvkov spôsobí nielen nestabilné podpora, ale tiež ovplyvní polohu inštalácie fotovoltaického modulu, ovplyvní účinnosť výroby energie v systéme a môže dokonca spôsobiť pokles fotovoltaického modulu, čo spôsobuje bezpečnostné riziká.

Preto je pravidelná kontrola a výstuž spojovacích prvkov, ako sú skrutky, matice a pracky v podpornom systéme, dôležitým opatrením na zabezpečenie dlhodobej stabilnej prevádzky podporného systému. V oblastiach s vysokou rýchlosťou vetra môže zaťaženie vetrom spôsobiť ďalší tlak na podporný systém, čo spôsobuje uvoľnenie alebo deformovanie častí pripojenia, takže je potrebné pravidelne kontrolovať stav upevnenia týchto častí, aby sa zabránilo bezpečnostným rizikám spôsobeným uvoľnením.

3. Problémy s čistením a hromadením prachu

Aj keď hlavnou funkciou montážneho systému PV je podpora fotovoltaických modulov, medzery a kĺby medzi oporou a fotovoltaickým panelom sa môžu tiež stať miestami na akumuláciu prachu. Najmä vo vyprahnutých a prašných oblastiach sa prach a nečistoty ľahko hromadia na povrchu konzoly alebo medzi držiakom a fotovoltaickým modulom, ktoré ovplyvňujú cirkuláciu vzduchu a rozptyl tepla fotovoltaického systému, a tak ovplyvňujú účinnosť výroby energie fotovoltaického panela.

Pravidelné čistenie systému konzoly a jeho okolité prostredie môže nielen zlepšiť účinnosť výroby energie fotovoltaického systému, ale tiež zabrániť nečistotám v erodovaní materiálu konzoly. Počas čistiaceho procesu by sa mala venovať osobitná pozornosť, aby nepoškodila antikoróznu vrstvu konzoly a vyhýbala sa príliš drsným nástrojom alebo čistiacim prostriedkom. Pravidelné čistenie je obzvlášť dôležité v niektorých horúcom alebo prašnom prostredí.

4. Preventívna kontrola a údržba

Ďalším dôležitým aspektom pravidelnej údržby systémov fotovoltaických držiakov je vykonanie preventívnych inšpekcií. Systémy fotovoltaických držiakov sú vo všeobecnosti dlhodobou investíciou, zvyčajne s konštrukčnou životnosťou 25 rokov alebo dokonca dlhšou. Preto je ekonomickejšie a efektívnejšie zisťovať potenciálne problémy a opravovať ich v čase, ako vykonávať veľké opravy po vážnych zlyhaniach.

Napríklad odpor fotovoltaických zátvoriek je kľúčovým faktorom pri návrhu systému. Keď sa čas použitia zvyšuje, môže byť poškodený odpor vetra. Pravidelne kontrolujte celkovú stabilitu konzoly, najmä po búrkach a silnom vetre, aby ste skontrolovali, či je konzola voľná alebo poškodená, aby ste zaistili, že fotovoltaické moduly môžu zostať stabilné za nepriaznivých poveternostných podmienok.

Okrem toho je potrebné pravidelne kontrolovať zariadenie na nastavenie uhla, spojenie medzi držiakom a strechou a základom držiaka. Zistením potenciálnych problémov v systéme zátvorky vopred možno mieru zlyhania v prevádzke systému efektívne znížiť a celková spoľahlivosť fotovoltaického systému sa môže zlepšiť.

5. Návrh držiaka držiaka zemetrasenia a snehovej odolnosti

V oblastiach s vážnym zemetrasením alebo hromadením snehu sú obzvlášť dôležité odpor odoženia zemetrasenia a odolnosť voči snehu v držiaku. V priebehu času sa môže systém strešných fotovoltaických držiakov zdeformovať v dôsledku zemetrasenia alebo tlaku snehu, najmä v horských oblastiach alebo vysokých zemepisných šírkach, kde môže tlak snehu postupne ovplyvniť systém držiaka.

Pravidelná kontrola odolnosti voči zemetraseniu a odolnosti voči snehu v zátvorke sa môže účinne vyhnúť poškodeniu konzoly spôsobenej snehom alebo zemetrasením. V niektorých vysokých snehových oblastiach by sa mala osobitná pozornosť venovať kontaktnej oblasti medzi konzolou a strechou, aby sa zabránilo deformácii alebo poškodeniu držiaka v dôsledku nadmerného snehu alebo ľadu. Najmä pre tradičné strechy dlaždíc a kovové strechy je potrebné pravidelne kontrolovať držiak, aby sa zabezpečilo, že vydrží zaťaženie v rôznych klimatických podmienkach.

6. Vylepšenie systému a aktualizácia technológií

S rozvojom technológie fotovoltaického priemyslu sa systémy New Bracket neustále objavujú s lepšou štrukturálnou optimalizáciou a vyšším bezpečnostným výkonom. Počas pravidelnej údržby je tiež možné zvážiť technické aktualizácie alebo vylepšenia starých systémov konzoly. Napríklad do pôvodného systému držiaka sa môžu pridať komponenty odolné voči vetvu alebo snehom, ktoré by boli odolné voči snehu, alebo na nahradenie pôvodného držiaka na vylepšenie celkovej stability a servisnej životnosti systému sa môžu použiť nové materiály.

Počas pravidelnej údržby je možné vyhodnotiť výkon systému zátvorky a držiak je možné včas vylepšiť a renovovať včas v kombinácii so súčasným technologickým vývojom. To môže nielen rozšíriť životnosť systému fotovoltaického držiaka, ale tiež zlepšiť efektívnosť výroby energie v systéme a ďalej zlepšiť celkové ekonomické výhody systému výroby fotovoltaickej energie.

7. Cyklus údržby a normy implementácie

Cyklus údržby systému fotovoltaického držiaka sa líši v závislosti od regiónu, prostredia a návrhu systému. Všeobecne povedané, pre systémy fotovoltaických držiakov vo všeobecnom prostredí je spoločným cyklom komplexná kontrola a údržba raz ročne. V špeciálnych prostrediach, ako sú silné vetry, silný sneh a vysoká vlhkosť, bude možno potrebné skrátiť údržbársky cyklus konzoly. Frekvencia a špecifický obsah údržby by sa mal určiť na základe skutočných podmienok a prostredia využívania systému.
