Balkón môže tiež vyrábať elektrinu: Balkónový FV montážny systém rozsvieti každú stenu v meste

Nové možnosti pre mestské balkóny

V oceľovom a betónovom lese moderných miest sú balkóny často vnímané ako jedna z mála „dier na dýchanie“. V mestách s vysokými budovami a obmedzenými zdrojmi pôdy ľudia túžia po prírodnejších a zelených priestoroch. No zároveň sa v mestách hromadí aj spotreba energie a tlak na životné prostredie. Ako hľadať prelom v čistej energii v obmedzenom priestore sa stáva dôležitou otázkou, ktorej čelí udržateľný rozvoj miest.

V posledných rokoch, s globálnou energetickou transformáciou a návrhom cieľov „uhlíkového vrcholu a uhlíkovej neutrality“, výroba fotovoltaickej energie, ako jedna z najperspektívnejších foriem čistej energie, postupne preniká zo vzdialených fotovoltaických elektrární a rozľahlých vidieckych striech do kľúčových obytných oblastí miest. Balkóny ako vonkajší priestor, ktorý vlastní takmer každá domácnosť, sa začínajú prehodnocovať – už nie sú len kútikom na sušenie prádla a výsadbu zelených rastlín, ale skôr sa stanú malou, flexibilnou a efektívnou „mikroelektrárňou“.

Prečo sa mestský balkón stal novým priečelím pre fotovoltaiku? Na jednej strane tradičná strešná fotovoltika čelí mnohým obmedzeniam vo výškových obytných budovách v mestách, čo sťažuje väčšine obyvateľov miest využívať výhody fotovoltiky. Ako priestor, ktorý môže každá domácnosť samostatne ovládať, má balkón dobrú dostupnosť a flexibilitu a má prirodzenú „energetickú autonómiu“. Na druhej strane, fasádny priestor mestských balkónov je dlhodobo zanedbávaný. V skutočnosti dostávajú veľa bočného slnečného žiarenia. Ak sa dajú rozumne využiť, majú veľký potenciál.

Práve v tejto súvislosti prichádza nové fotovoltické riešenie, tzv Balkónový FV montážny systém , vznikol. Tento typ systému je založený na ľahkých a vysokopevnostných materiáloch. Vďaka stabilnému spojeniu s balkónovým zábradlím a stenou môžu byť fotovoltaické komponenty stabilne inštalované na balkóne alebo aj na fasáde. Ešte dôležitejšie je, že tento typ systému využíva modulárny dizajn a nastaviteľné uhlové konzoly, ktoré sa nielen prispôsobujú rôznym stavebným konštrukciám, ale tiež dynamicky optimalizujú uhol výroby energie podľa podmienok slnečného žiarenia, čím výrazne zlepšujú efektivitu využitia svetelnej energie balkónového priestoru.

Pozoruhodnejšie je, že vznik balkónového fotovoltaického systému nie je len technologickou novinkou, ale potichu mení aj vzťah medzi obyvateľmi miest a energetikou. V minulosti boli mestské rodiny len spotrebiteľmi energie. Teraz sa môžu stať „mikrogenerátormi“ prostredníctvom balkónových fotovoltaických systémov a zapojiť sa do distribuovaných energetických sietí. Táto zmena úlohy nielen pomáha znižovať náklady na elektrinu, ale tiež zvyšuje povedomie jednotlivcov a ich účasť na energetickej autonómii.

Čo je to balkónová FV montáž?

V tradičnom dojme sú fotovoltické systémy väčšinou inštalované na vidieckych strechách, na vrcholoch veľkých tovární v priemyselných parkoch alebo na veľkých otvorených priestranstvách v solárnych elektrárňach. Tieto scény majú vo všeobecnosti otvorené priestranstvá a dobré svetelné podmienky, ktoré sú vhodné na veľkoplošné pokladanie fotovoltaických modulov. S rozvojom technológií a nárastom dopytu po energii v mestách sa však do nášho zorného poľa potichu dostáva novovznikajúca forma, ktorá je bližšie k životu obyvateľov miest – **Balkónový fotovoltaický systém**.

Čo je balkónový fotovoltaický systém?

Balkónová FV montáž, ako už názov napovedá, je distribuovaný energetický systém, ktorý miniaturizuje a moduluje systém fotovoltaickej výroby elektriny a inštaluje ho na balkón alebo fasádnu stenu obyvateľov. Pozostáva z modulov solárnych článkov, ľahkých držiakov, invertorov, káblov a bezpečnostných ochranných zariadení a niektoré systémy obsahujú aj akumulátory energie. Systém absorbuje slnečné svetlo, premieňa ho na jednosmerný prúd a potom ho premieňa na striedavý prúd, ktorý môže domácnosť využívať prostredníctvom meniča a poskytuje obyvateľom dennú potrebu elektrickej energie, ako je osvetlenie, domáce spotrebiče a nabíjanie.

Najdôležitejšou vlastnosťou je, že je malý a vynikajúci, flexibilný a ľahko sa používa. Na rozdiel od tradičných veľkokapacitných fotovoltaických zariadení na výrobu elektriny je balkónový fotovoltaický systém založený na koncepte „každá domácnosť ako jednotka“ a „každá stena sa dá využiť“, čo konkrétne rieši problém, že mestské rezidencie nemôžu inštalovať fotovoltiku vo veľkom, takže mestské rodiny si môžu samostatne stavať „mini elektrárne“.

Rozdiely od tradičných strešných fotovoltaických systémov

Hoci balkónová FV montáž a strešná fotovoltaika sú v podstate obe solárne fotovoltaické zdroje energie, existujú medzi nimi zjavné rozdiely v skutočných aplikáciách, ktoré sa odrážajú najmä v nasledujúcich aspektoch:

1.Prispôsobenie priestoru inštalácie a scény

Strešná fotovoltaika: hlavne pre vily, vidiecke sídla alebo nízkopodlažné komerčné budovy, s otvoreným veľkoplošným strešným priestorom bez prekážok. Vynikajúce svetelné podmienky, vhodné na inštaláciu viacerých komponentov, s cieľom maximálnej výroby energie.

Balkónová FV montáž: orientovaná smerom k obyvateľom výškových obytných štvrtí v meste, priestor balkóna je obmedzený a skladba rôznorodá, čo nie je vhodné na kladenie veľkoplošných fotovoltaických panelov. Balkónová fotovoltaika preto venuje väčšiu pozornosť jemnému využitiu priestoru, ako je inštalácia na ochranné zábradlia, vonkajšie steny alebo okenné konzoly a môže byť inštalovaná aj vertikálne na bočnú stenu.

2. Používatelia a metódy rozhodovania

Strešná fotovoltaika: zvyčajne zahŕňa vlastnícke práva na strechu celej budovy a je potrebné koordinovať výbor vlastníka alebo jednotku majetku pre jednotné nasadenie. Proces je pomerne komplikovaný, zahŕňa kolektívne rozhodovanie, schvaľovanie rozpočtu a ďalšie záležitosti.

Balkónová FV montáž: inštalovaná na samostatnom balkóne, majiteľ môže robiť nezávislé rozhodnutia bez zložitej koordinácie. Je obzvlášť priateľský k jednotlivým užívateľom žijúcim v bytoch a nájomných domoch a má mimoriadne vysokú flexibilitu a pohodlie pri propagácii.

3. Obtiažnosť inštalácie a spôsob výstavby

Strešná fotovoltaika: vyžaduje si profesionálny stavebný tím, ktorý vykoná štrukturálne prieskumy, strešné vŕtanie, systémovú kabeláž, upevnenie konzol atď. Doba výstavby je dlhá a má určité zásahy do konštrukcie domu.

Balkónová FV montáž: Konzolový systém má dizajn bez dierovania alebo nastaviteľnú zaklapávaciu konštrukciu, ktorá je pripevnená k zábradliu balkóna alebo stene pomocou skrutiek, svoriek atď. Konštrukcia je jednoduchá a dokonca aj niektoré produkty podporujú „DIY inštaláciu“. Dokončenie trvá len pol dňa, čo je vhodné pre začínajúcich používateľov a jednotlivcov na rýchle nasadenie.

4. Estetika a architektonická integrácia

Strešná fotovoltika: Keďže je inštalovaná na streche, nie je ľahké ju nájsť a zvyčajne neovplyvňuje vzhľad budovy. Ale v mestských komunitách je to ťažko realizovateľné.

Balkónová FV montáž: Vďaka svojej polohe blízko obytného priestoru musí systém brať do úvahy vizuálnu krásu aj integráciu architektonického štýlu. Súčasná nová balkónová FV montáž vo všeobecnosti využíva ultratenké komponenty a skryté káblové riešenia na dosiahnutie fotovoltaických funkcií bez ovplyvnenia transparentnosti a estetiky balkóna.

5. Ciele výroby energie a aplikačné scenáre

Strešná fotovoltaika: Zvyčajne sa usiluje o **vyrábanie vysokého výkonu a maximálnej energie**, pripája sa k sieti na predaj elektriny alebo spolupracuje so systémami skladovania energie, ktoré sú vhodné pre úplnú elektrifikáciu a sebestačné energetické systémy pre rodiny.

Balkónová FV montáž: Usilujte sa o **nízkoprahový štart** a „použitie na podporu výroby“, poskytnite rodinám denné doplnky elektrickej energie (ako je osvetlenie, variče ryže, nabíjanie mobilných telefónov, smerovače atď.) a možno ich tiež pripojiť k sieti na výrobu energie, ale viac sa prikláňa k „malým cieľom“ distribuovaného dopĺňania energie a šetrenia energiou a znižovania emisií uhlíka.

balkónová FV montáž: Krok k demokratizácii mestskej energetiky

Vznik balkónovej FV montáže nie je len inováciou na produktovej úrovni, ale predstavuje aj „demokratizáciu“ metód získavania energie. Znižuje hranicu účasti a umožňuje bežným rodinám využívať čistú energiu. Toto „distribuované, individualizované, scenáristické“ energetické riešenie potichu rozvracia tradičnú štruktúru ponuky a dopytu po energii.

Ako technológia neustále dozrieva, účinnosť komponentov, inteligencia meniča a bezpečnostný výkon balkónovej FV montáže sa rýchlo zlepšujú. Od jednoduchého „jeden balkón a dva panely“ až po novú generáciu produktových systémov s inteligentnou prevádzkou a údržbou, diaľkovým monitorovaním a synergiou skladovania energie, balkónová FV montáž smeruje k inteligentnejšej, bezpečnejšej a inkluzívnejšej budúcnosti.

Konštrukcia jadra nového systému konzol

Aby sa mestský balkón stal skutočne „hranicou“ čistej energie, sú potrebné nielen efektívne fotovoltaické moduly, ale treba sa spoľahnúť aj na flexibilnú, stabilnú, ľahkú a bezpečnú inštalačnú platformu – to je hodnota balkónovej FV montáže. Na rozdiel od tradičných fotovoltaických držiakov, ktoré sú určené hlavne pre veľkorozponové a veľkonosné konštrukcie na strechách a zemi, balkónová FV montáž čelí úzkemu, zložitému a premenlivému mestskému balkónovému prostrediu, takže existuje zásadný rozdiel v koncepcii dizajnu a inžinierskej realizácii.

Modulárna štruktúra: flexibilné spájanie na prispôsobenie sa rôznym balkónom

Modulárny dizajn je kľúčovým konceptom na zlepšenie účinnosti inštalácie a prispôsobivosti v modernom strojárstve. Modulárna štruktúra prijatá pri montáži balkónovej fotovoltiky znamená, že celý systém možno zostaviť, rozšíriť alebo zmenšiť podľa veľkosti, tvaru a požiadaviek na inštaláciu rôznych balkónov, ako sú „stavebné bloky“.

To prináša nielen extrémne vysokú flexibilitu prispôsobenia, ale umožňuje aj štandardizovanú výrobu produktov, čím sa výrazne znižujú výrobné a dopravné náklady. Modulárne komponenty sú zároveň zvyčajne vybavené prednastavenými rozhraniami a konektormi pre rýchlu inštaláciu. Montáž a odladenie zvládnu aj neprofesionáli v krátkom čase pomocou jednoduchých nástrojov, čo značne zjednodušuje proces inštalácie.

Výhoda modulárnosti navyše spočíva v jej opätovnej použiteľnosti a odnímateľnej mobilite. Pre nájomníkov alebo krátkodobých obyvateľov už balkónová FV nie je „fixnou investíciou“, ale súborom zelených aktív, ktoré je možné odniesť a znovu použiť. Po presťahovaní ho stačí nanovo zložiť podľa konštrukcie nového balkóna a je možné ho opäť používať.

Ľahký materiál: rovnováha medzi vysokou pevnosťou a bezpečnosťou v meste

Vzhľadom na to, že priestor balkóna je blízko obytného prostredia a konštrukčná nosnosť je obmedzená, montáž balkónovej FV musí byť ľahká a pevná, bez zvýšenia zaťaženia balkóna pri zaistení bezpečnosti. Z tohto dôvodu súčasné mainstreamové produkty väčšinou používajú ako hlavný materiál vysokopevnostnú hliníkovú zliatinu alebo nehrdzavejúcu žiarovo pozinkovanú oceľ.

Medzi výhody držiakov z hliníkovej zliatiny patria:

* Nízka hmotnosť: Hustota je iba jedna tretina hustoty ocele, čo výrazne znižuje zaťaženie balkóna;

* Silná odolnosť proti korózii: Vhodné pre vlhké a daždivé vonkajšie prostredie;

* Kontrolovateľná pevnosť: Zvýšte štrukturálnu pevnosť prostredníctvom dizajnu profilu, aby ste zaistili dlhodobú stabilitu;

* Krásny vzhľad: Povrch je hladký po eloxovacej úprave, ktorá je viac zladená s moderným balkónovým štýlom.

Výhody konzol z nehrdzavejúcej ocele sú:

* Extrémne vysoká štrukturálna stabilita: vhodná na odolávanie vysokému zaťaženiu vetrom;

* Dlhá životnosť: galvanizovaná vrstva môže účinne zabrániť hrdzi a oxidácii;

* Kontrolovateľné náklady: vhodné pre používateľov s vysokými ekonomickými požiadavkami.

Tieto dva typy materiálov je možné flexibilne vybrať podľa potrieb užívateľa, klimatického prostredia a rozpočtu. Niektoré špičkové systémy dokonca používajú kompozitné materiály z uhlíkových vlákien na ďalšie zlepšenie pevnosti a estetiky a podporujú montáž balkónovej fotovoltiky, aby bola ľahšia, pevnejšia a šetrnejšia k životnému prostrediu.

Prispôsobenie podľa viacerých scenárov: prispôsobte sa rôznym prostrediam balkónov a stien

Balkónové formy mestských obytných budov sa veľmi líšia. Môžu byť polouzavreté, so sklenenými krytmi alebo s konzolovým zábradlím alebo zabudovanými plošinami. Preto je jednou z hlavných výziev balkónovej FV montáže dosiahnuť vysokú prispôsobivosť rôznym scenárom.

Na zvládnutie týchto zložitých požiadaviek na inštaláciu majú pokročilé balkónové konzolové systémy zvyčajne nasledujúce konštrukčné vlastnosti:

1. Viaceré spôsoby upevnenia sú voliteľné

Dá sa bezpečne pripojiť ku konštrukciám, ako sú balkónové zábradlia, steny, podlahy a okraje záhonov pomocou skrutiek, svoriek, príchytiek v tvare U, nastaviteľných nožičiek atď. Niektoré systémy podporujú dizajn bez prierazu, ktorý je vhodný najmä pre scenáre, kde nie sú povolené zmeny konštrukcie budovy, ako je nájomné bývanie alebo luxusné komerčné bývanie.

2.Prispôsobte sa rôznym uhlom a smerom

Držiak môže nastaviť uhol sklonu a smer otáčania tak, aby zodpovedal balkónom s rôznymi orientáciami na juhovýchod, severozápad a severovýchod, aby sa zlepšilo využitie svetla. Niektoré systémy majú zabudované jemné dolaďovacie kĺby alebo uzamykacie štruktúry ozubených kolies a používatelia môžu jemne doladiť uhol komponentov podľa sezónneho slnečného žiarenia, aby sa ďalej optimalizovala účinnosť výroby energie.

3. Kompatibilné s vertikálnou a šikmou inštaláciou

Nielenže ho možno inštalovať vodorovne na zábradlie balkóna, ale podporuje aj viaceré spôsoby inštalácie, ako je zvislé pripevnenie na stenu a šikmé zavesenie okna, a dokonca ho možno premeniť na „externú mikroelektráreň“ na plnú aktiváciu priestoru balkóna a fasády.

4. Navrhnuté spolu s ultratenkými fotovoltaickými modulmi

Mnoho balkónových fotovoltaických montáží na trhu je v súčasnosti navrhnutých pre ultratenké a ľahké moduly, ktoré sú ešte tenšie ako obyčajné sklenené okná a majú nižšiu hmotnosť, čo zaisťuje, že na balkóne nebude žiadny útlak. Zároveň majú tieto moduly silnejšiu priepustnosť svetla a sú vhodnejšie na udržiavanie potreby vetrania balkónov a osvetlenia.

Každá stena môže vyrábať elektrinu: flexibilné scenáre inštalácie

Keď hovoríme o fotovoltaickej výrobe elektriny, prvou reakciou je často „strecha“ – úhľadne poukladané solárne panely žiariace na slnku. V mestách, kde je cenný každý centimeter pôdy, však nie je ľahké získať tradičnú „strechu na výrobu energie“. Často robia výškové obytné budovy, husté komunity a budovy so zložitými vlastníckymi právami strecha fotovoltaika skľučujúca.

Vzostup balkónových PV láme toto priestorové obmedzenie. Vďaka novým systémom konzol a ultraľahkým komponentom sa takmer každá stena, každý balkón a dokonca aj okrajový priestor mimo okna môže stať „novým miestom“ na výrobu energie. Ide o dekonštruktívnu inováciu mestského energetického systému – premenu vertikálneho priestoru z „ignorovaného“ na „aktivovaný“.

Generáciu energie možno dosiahnuť rôznymi smermi: Nedovoľte, aby slnko kazilo stenu

Tradičné fotovoltaické systémy sú často nasadzované iba južným smerom, aby sa dosiahla maximálna efektívnosť využitia slnečného žiarenia. Ale pre balkónové fotovoltaické panely nejde len o maximalizáciu výroby energie, ale aj o maximalizáciu dostupného priestoru a flexibility. Nový konzolový systém a dizajn komponentov umožňujú, aby aj steny orientované na sever, východ a západ mali určitú hodnotu výroby energie.

Je to spôsobené tromi technickými faktormi:

1.Nastaviteľný uhol dizajnu

Moderný konzolový systém podporuje otáčanie a nakláňanie fotovoltaických modulov v určitom uhlovom rozsahu, ako je nastavenie od zvislej steny do 30-stupňového sklonu, aby lepšie prijímali šikmé svetlo a kompenzovali svetelnú nevýhodu balkónov, ktoré nie sú orientované na juh.

2. Vysokoúčinné monokryštalické moduly typu PERC alebo N

Nová generácia vysokoúčinných fotovoltaických modulov si stále dokáže udržať vysokú mieru konverzie v prostredí so slabým svetlom a rozptýleným svetlom. Aj keď je slnko ráno naklonené na východ a popoludní na západ, počas dňa sa môže nahromadiť značná energia.

3.Inteligentný invertorový a mikroinvertorový systém

Inteligentný menič dokáže automaticky upraviť výstupný výkon podľa svetelných podmienok každého komponentu. Aj keď bude osvetlený len jeden fotovoltický panel, jeho výrobu energie nebudú „ťahať“ ostatné komponenty. To je význam systému „mikro-invertorov“. Vďaka tomu má plán výroby energie z jedného dielu na východnej stene a jedného dielu na západnej stene aj praktické výhody.

Balkón – od kútika pre voľný čas po „mikroelektráreň“

Balkón je jedným z mála priestorov v mestských sídlach, ktoré môžu priamo kontaktovať vonkajší svet. V minulosti to bolo miesto na sušenie bielizne, pitie čaju, pestovanie kvetov, no v súčasnosti sa balkón stáva najvhodnejším „strategickým stanovišťom“ na rozmiestnenie fotovoltaiky.

Viacúrovňové miesta inštalácie:

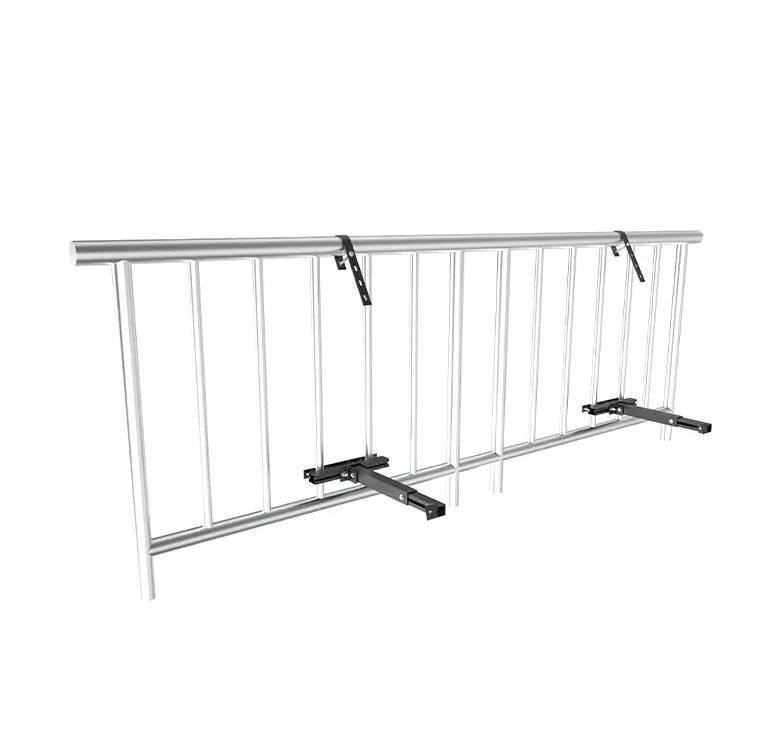

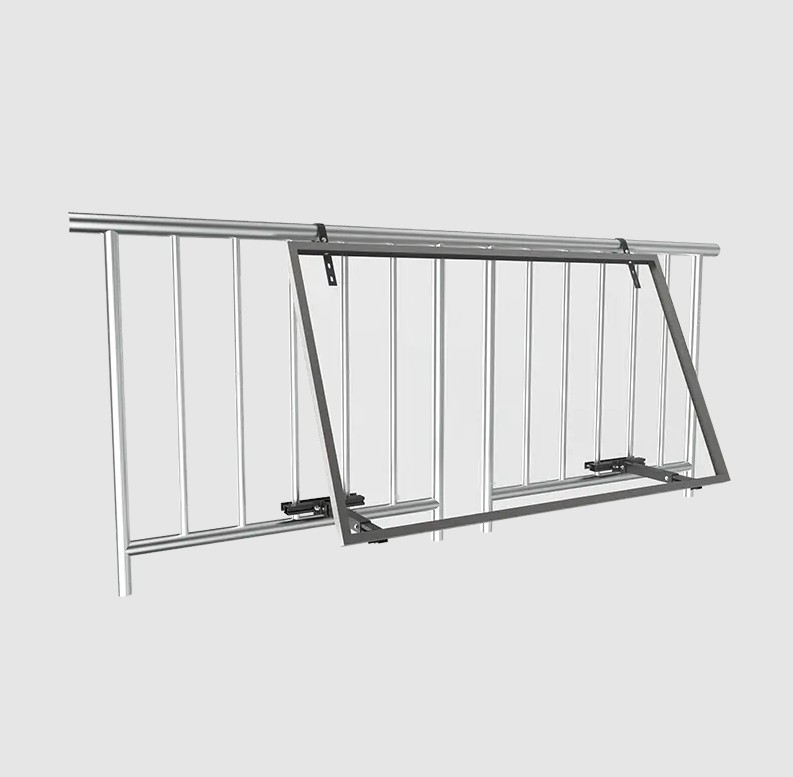

*Balkónové zábradlie: horizontálne konzoly je možné zavesiť na inštaláciu 1-2 modulov bez ovplyvnenia zorného poľa;

* Horný okraj balkóna: použite konzoly v tvare písmena L alebo šikmé na rozloženie modulov pod určitým uhlom;

* Bočná stena balkóna: vhodná najmä na vertikálne usporiadanie ľahkých modulov na vytvorenie „fotovoltaickej predsteny“;

* Poloha kvetinového záhonu alebo klimatizácie: premenená na základ pre inštaláciu nôh, aby sa využil mŕtvy uhol priestoru;

Najmä na balkóne orientovanom na juh môžu moduly nielen vyrábať elektrinu, ale tiež zohrávať úlohu slnečnej clony, tepelnej izolácie a zvýšiť súkromie balkóna, čím zabijú dve muchy jednou ranou a skutočne premenia balkón z „výhľadovej plošiny“ na „funkčnú plošinu“.

Hrana za oknom: malý priestor má tiež skvelé využitie

Mnohí obyvatelia možno nemajú balkón, ale iba okno. To však neznamená, že sa nemôžu podieľať na trende balkónovej FVE. V novej generácii konzolových systémov sa objavil typ malého závesného zariadenia určeného pre "okrajový priestor mimo okna". Medzi hlavné vlastnosti patrí:

* Nie je potrebné dierovať otvory, žiadne poškodenie konštrukcie, pripevnené k okraju okna alebo spodnému okraju pomocou nastaviteľných hákov;

* Ultra tenký dizajn komponentov, hrúbka je len menšia ako polovica tradičných komponentov, čo zaisťuje bezpečnosť;

* Skladací alebo skladný dizajn, vhodný na dočasné použitie alebo flexibilné nasadenie nájomníkmi;

Toto zariadenie je vhodné pre používateľov, ako sú študentské internáty, staré komunity a krátkodobé nájomné byty. Aj keď je miesto inštalácie len 0,5 metra štvorcového, môže „vložiť fotovoltaický list“.

Vonkajšia fasádna fotovoltika: Obal budovy môže tiež vyrábať elektrinu

S rozvojom koncepcie budovania fotovoltaickej integrácie čoraz viac mestských budov začína skúmať spôsoby, ako priamo premeniť vonkajšiu stenu na platformu na výrobu energie. V oblasti balkónovej PV sa táto myšlienka v malom a nízkonákladovom presadzuje aj do civilu.

Dizajnové prvky kombinácie konzoly a vonkajšej steny:

* Vertikálna montážna konzola: Pripevnite fotovoltaický modul k vonkajšej stene ako obraz, ktorý môže generovať elektrinu a je dekoratívny;

* Integrovaný držiak závesovej steny: Integrovaný dizajn so sklenenou alebo kovovou vonkajšou stenou na dosiahnutie neviditeľného generovania energie;

* Kombinácia dvojitého skla: Má priesvitné vlastnosti, neblokuje svetlo a má krásny efekt;

Propagácia tohto typu systému nielen zlepšuje funkčnosť budovy, ale aj zvyšuje „zelený imidž“ mestských budov. Dá sa predpokladať, že v budúcnosti sa fasády výškových bytov, kancelárskych budov a starých obytných štvrtí môžu stať súčasťou média na výrobu energie.

Rozšírenie hodnoty flexibilných aplikačných scenárov

Každá stena dokáže vyrábať elektrinu, čo znamená, že od „centralizovanej energie“ prechádzame do éry „distribuovanej energie“. Balkónový PV je mostom tohto transformačného procesu:

* Pre jednotlivé domácnosti: znamená to nižšie účty za elektrinu a väčšiu nezávislosť;

* Pre staré obytné oblasti: znamená to prechod na zelené komunity bez renovácie striech;

* Pre celkové riadenie energie v mestách: to znamená postupné zlepšovanie distribuovaných kontrolovateľných napájacích sietí, čo pomáha znižovať zaťaženie siete a zlepšovať možnosti regulácie špičiek;

Nejde len o rekonštrukciu energetickej štruktúry, ale aj o inováciu životného štýlu obyvateľov.

Tajomstvo zlepšenia účinnosti výroby energie: dizajn s nastaviteľným uhlom

Všetci vieme, že uhol slnečného svetla priamo určuje účinnosť výroby energie fotovoltaických modulov. Ak chcete „vyslniť“ viac elektriny, musíte urobiť solárne panely čo najkolmejšie na smer slnečného žiarenia. Pre tradičnú strešnú fotovoltaiku sa to zvyčajne dosiahne jednorazovým nastavením uhla počas inštalácie, ale v mikropriestore, akým je balkón, nie je pevný uhol vždy tou najlepšou voľbou.

Preto sa dizajn s nastaviteľným uhlom stal kľúčovou inováciou v balkónový FV montážny systém . Používateľom umožňuje nielen nastaviť uhol naklonenia modulu podľa ročného obdobia alebo orientácie, ale tiež dokáže maximálne flexibilne zachytiť slnečné svetlo v zložitom prostredí mestských budov, čím sa výrazne zvýši efektívnosť výroby energie.

Prečo je uhol taký dôležitý?

Slnko počas roka mení svoju „výšku“ a počas dňa sa pohybuje. Uhol slnečného svetla je mierny na jar a na jeseň, vysoký v lete a nízky v zime. Vo fotovoltaickom systéme s pevným uhlom, ak sa uhol sklonu príliš odchyľuje od uhla slnečného žiarenia, povedie to k zníženiu efektívneho svetla a zníženiu účinnosti výroby energie.

Údaje ukazujú, že na každých 10 stupňov odchýlky od optimálneho uhla sa účinnosť výroby energie zníži v priemere o približne 3%\~5%; ak sa dá udržať optimálny uhol počas celého roka, celková výroba energie sa môže zvýšiť o **10%\~25%**, čo je pre mikrobalkónový systém veľmi významný zisk.

Konštrukcia a princíp uhlovo nastaviteľného držiaka

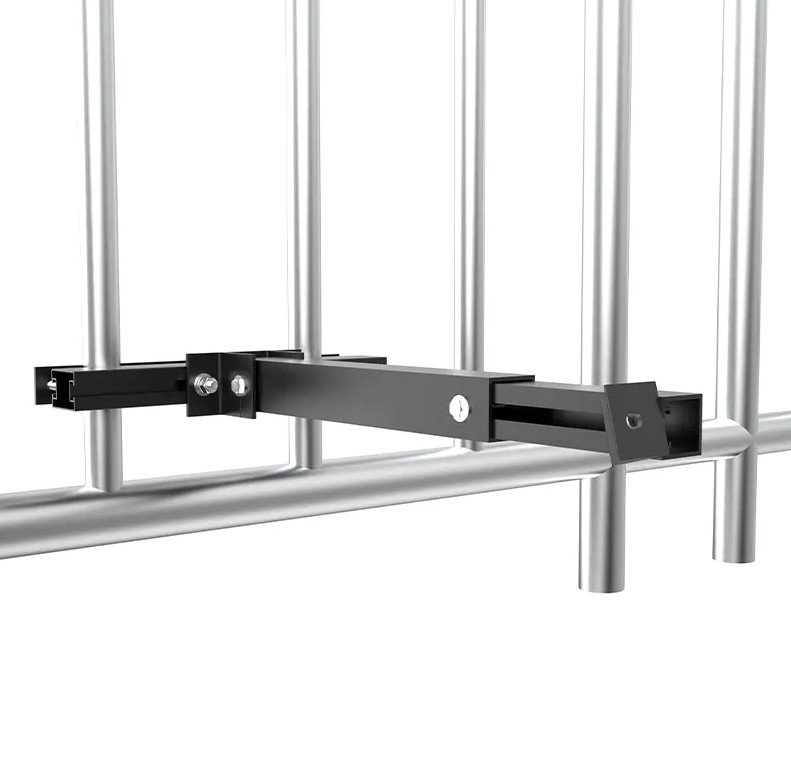

Uhlovo nastaviteľná konzola využíva špecifickú mechanickú štruktúru, ktorá umožňuje komponentu flexibilne sa otáčať alebo nakláňať v určitom rozsahu.

Bežné vzory zahŕňajú:

1. Konzola s zablokovaním prevodu

Uhol sklonu je možné jemne doladiť v jednotkách 10° nastavením otočného bodu pomocou stupnice typu ozubeného kolesa. Po nastavení je konštrukcia stabilná a má dobrú odolnosť proti vetru.

2. Viacotvorový kolíkový držiak

Držiak má viacero otvorov a používatelia môžu podľa potreby vložiť kolíky, aby ho upevnili v zodpovedajúcom uhle. Výhodou je jednoduchosť a nízke náklady.

3. Štruktúra nastavenia uhla koľajnice

Kombináciou posuvných vodiacich koľajníc a špirálových nastavovacích tyčí je možné dosiahnuť plynulé nastavenie uhla, čo je vhodné pre špičkové aplikácie, ktoré sú citlivé na svetlo.

4.Automatický mikrosystém sledovania svetla (malý počet špičkových modelov)

Pomocou svetelných senzorov upravte uhol v reálnom čase, podobne ako pri „slnečniciach“, ale náklady sú vysoké a v scénach na domácich balkónoch sa ešte nepresadili.

Tieto návrhy zohľadňujú priestorové obmedzenia balkóna. Na základe zabezpečenia ľahkej konštrukcie a jednoduchého ovládania sa maximalizuje pohodlie užívateľského nastavenia a stabilita systému.

Ako nastaviť uhol podľa ročného obdobia?

Jednoduché pravidlo znie:

Najlepší uhol sklonu ≈ miestna zemepisná šírka ± sezónny korekčný uhol

Pri balkónoch orientovaných na juh je táto úprava veľmi účinná; pre balkóny orientované na východ alebo západ je možné upraviť uhol a smer, aby sa optimalizoval uhol príjmu svetla ráno alebo popoludní.

Aj keď sa upraví len 2\~3-krát do roka, môže priniesť ročný priemerný nárast výroby elektriny o viac ako 10 %, najmä na severe alebo v oblastiach so zjavnými zmenami svetla je tento prínos výraznejší.

Ako fungujú bežní používatelia?

Mnoho ľudí sa obáva: Nie som elektrikár, môžem obsluhovať tieto držiaky? V skutočnosti moderné balkónové FV montážne systémy navrhli mechanizmus nastavenia uhla tak, aby bol extrémne jednoduchý a bežní používatelia to zvládnu sami:

Nastavenie uhla vyžaduje iba kľúč alebo šesťhranný nástroj a prevádzkový čas je do 10 minút;

Návod je vybavený uhlovým vedením aj so stupnicou a odporúčanou sezónnou uhlovou tabuľkou;

Niektoré podniky poskytujú „balíky sezónneho nastavenia uhla“, kde profesionálni technici navštevujú dvakrát až trikrát do roka, aby pravidelne optimalizovali uhol sklonu pre používateľov. Ide o premyslené rozšírenie služieb pre starších ľudí alebo obyvateľov, ktorým to nevyhovuje.

Praktický význam mestských „prenasledovateľov svetla“

V mestských balkónových fotovoltaických systémoch je plocha každého komponentu obmedzená, takže je ešte dôležitejšie vytlačiť maximálnu účinnosť výroby energie na „plochu jednotky“. Uhlovo nastaviteľný dizajn poskytuje len možnosť tohto jemného nastavenia.

*Pre jednotlivcov: znamená to vyššie výnosy a kratšie doby návratnosti;

* Pre systém: znamená celkovú stabilitu a efektívnosť;

* Pre mestskú energetickú sieť: zlepšenie kapacity výroby elektrickej energie každej mikrostanice je silnejším článkom v distribuovanom energetickom systéme;

Inými slovami, nastavenie uhla nie je len technickým detailom, ale aj prejavom mestského štíhleho energetického manažmentu.

Žiadne starosti s výškovými budovami v mestách: vetruodolné a protipádové bezpečnostné prevedenie

V mestách s vysokými budovami mnohí obyvatelia túžia vyskúšať balkónové fotovoltaické panely, no často ich zastaví praktický problém: vetry z výšok sú silné, odpália sa solárne panely? Je to bezpečné?

Toto je veľmi opodstatnená obava. Čím vyššia je podlaha, tým väčšia je rýchlosť vetra a tým väčšia je vetru vystavená plocha fasády budovy. Keď nie je pevne pripevnený, nielenže sa poškodí samotné zariadenie, ale môže to spôsobiť aj vážne bezpečnostné nehody. Najmä vo veterných oblastiach alebo oblastiach s častými tajfúnmi sa prvoradým hľadiskom stala odolnosť balkónového FV systému proti vetru a proti pádu.

Našťastie s vývojom technológie a zlepšovaním štandardov má nový balkónový fotovoltaický montážny systém už dlho integrovanú „bezpečnosť“ do svojej dizajnovej DNA a prostredníctvom rôznych konštrukčných detailov a optimalizácie materiálov zaisťuje, že môže byť stabilný ako hora aj v prostredí výškových budov v meste.

Aký veľký je tlak vetra vo vysokých nadmorských výškach?

Najprv sa pozrime na údaje: Za normálnych poveternostných podmienok môže byť rýchlosť vetra na poschodiach nad 10 o 30 % až 50 % vyššia ako na zemi; pri silnom vetre môže okamžitý tlak vetra na budovy nad 20 poschodí dosiahnuť 400 ~ 800 Pa alebo dokonca vyšší. To je ekvivalentné nepretržitej ťahovej sile 40 ~ 80 kg na meter štvorcový. Ak je konštrukcia nestabilná, hrozí jej pád.

Preto pri navrhovaní balkónového fotovoltaického systému je potrebné vychádzať z troch aspektov materiálov, konštrukcie a spôsobu pripojenia, aby sa zabezpečilo, že bude dlhodobo odolávať tlaku vetra a rizikám pádu.

Wind-lock systém: urobte držiak "pevný a nie uvoľnený"

V modernom balkónový FV montážny systém s, je všeobecne zavedená konštrukcia proti vetru (Wind-lock Bracket). Ide o viacnásobný upínací a upínací mechanizmus, ktorý zaisťuje, že sa komponenty nebudú triasť, dvíhať alebo skĺznuť pod vplyvom vetra.

Bežné vzory zahŕňajú:

*Dvojvrstvové uzamykanie prítlačnej lišty: Horná a spodná časť komponentového rámu sú upevnené prítlačnými lištami, ktoré nielen pritláčajú panel, ale zvyšujú aj stabilitu celého rámu;

* Mechanická pracka na hryzenie zubov: Hlavný nosník konzoly a inštalačné rameno sú spojené cez "hryzaciu štruktúru" a zámok je pri silnom vetre stlačený pevnejšie a pevnejšie;

* Kombinácia podložiek s pružinou matice proti uvoľneniu: Používajte spojovacie prvky s odolnosťou voči nárazom, ktoré sa nedajú ľahko uvoľniť ani pri dlhodobých vibráciách;

* Štruktúra neviditeľného závesu: Niektoré nastaviteľné uhlové konzoly sú osadené závesmi cez otočný hriadeľ a je nasadený bajonet, ktorý sa ľahko nastavuje a zaisťuje pevnosť upevnenia.

Konštrukčná koncepcia týchto konštrukcií je podobná koncepcii krídel lietadiel alebo spojok mostíkov, pričom zaisťuje, že nedochádza k uvoľneniu alebo zlomeniu v bode koncentrácie napätia, čím účinne odoláva nepretržitému tlaku a náhlym nárazom spôsobeným silným vetrom.

Zariadenie proti pádu: viacnásobné záruky, žiadne skryté nebezpečenstvá

Okrem ochrany pred vetrom je potrebné zabrániť aj „pádu“. Najmä vo výškových budovách budú po páde fotovoltického zariadenia inštalovaného na balkóne následky katastrofálne. Preto majú moderné systémy vo všeobecnosti sekundárny ochranný mechanizmus proti pádu.

Medzi základné komponenty patria:

* Kábel proti pádu z nehrdzavejúcej ocele: Každý fotovoltický panel alebo konzola je spojená s telesom balkóna pomocou kábla z nehrdzavejúcej ocele. Aj keď sa hlavná fixácia náhodne uvoľní, môže tiež zohrávať úlohu „bezpečnostného lana“, aby sa zabránilo pádu.

* Samosvorný hákový systém: Podobne ako háková konštrukcia používaná pracovníkmi vo vysokých nadmorských výškach, automaticky sa uzamkne na zábradlí balkóna alebo konštrukcii steny, keď je komponent nainštalovaný. Po zmene zaťaženia sa automaticky uzamkne, aby sa zvýšila nadbytočná bezpečnosť.

* Konštrukcia medznej skrutky: Na konci inštalácie je nastavené obmedzovacie zariadenie, aby sa zabránilo celkovému sklzu, aj keď je poloha posunutá v dôsledku starnutia konštrukcie alebo zemetrasenia.

Tento dvojitý poistný mechanizmus "hlavnej konštrukcie proti pádu" je do určitej miery blízky bezpečnostnému konceptu horolezeckého lanového systému. Aj keď dôjde k najhoršiemu, nevymkne sa spod kontroly.

Ľahký materiál je tiež kľúčom k bezpečnosti

Nemyslite si mylne, že „ťažký je bezpečný“. V scenároch použitia vo výškových budovách sú rozumnejšou voľbou ľahké a vysoko pevné materiály. Bežná balkónová FV montáž v súčasnosti používa väčšinou tieto materiály:

* Vysoko pevná hliníková zliatina (napríklad 6063-T5): nízka hustota, vysoká pevnosť, dobrá odolnosť proti hrdzi, vhodná na dlhodobé vystavenie vonkajšiemu prostrediu;

* Žiarovo pozinkovaná uhlíková oceľ: po špeciálnej antikoróznej úprave má výhody hmotnosti aj pevnosti a je široko používaná v hlavnom nosnom ráme;

* Spojovacie prvky z nehrdzavejúcej ocele: extrémne silná antikorózna schopnosť, kľúčové časti sa nedajú ľahko hrdzavieť a odizolovať;

Vďaka kombinácii výberu materiálu a konštrukčnej optimalizácie si balkónový fotovoltaický systém dokáže zachovať pevnosť a zároveň sa vyhnúť zbytočnému dodatočnému zaťaženiu budovy, čo predstavuje rovnováhu medzi bezpečnosťou a praktickosťou.

Estetika aj praktickosť: silná architektonická integrácia

Keďže balkónová fotovoltika vstupuje do života obyvateľov miest, okrem efektívnosti výroby elektriny a bezpečnosti inštalácie je ďalším „kameňom úrazu“, ktorý nemožno ignorovať, problém vzhľadu.

V modernom cities where every inch of land is valuable and aesthetics are diverse, people are no longer satisfied with the extensive installation of "just works". Balconies are not only places to dry clothes and plant flowers and plants, but also windows for people facing nature in urban life. A photovoltaic system that destroys the facade of a building and blocks light may be regarded as a "burden" by residents even if it generates electricity efficiently.

Od „priemyselného štýlu“ k „architektonickému jazyku“

Skoré balkónové fotovoltaické konzolové systémy často pochádzajú z priemyselných scén, sledujúcich silu a funkčnosť, ale ignorujúc vizuálny zážitok z obytného prostredia. Hrubý oceľový rám, chaotická kabeláž a odkryté komponenty sú nielen nevzhľadné, ale často vedú aj k prekážkam majetku či susedským sporom.

Aby sa tento problém vyriešil, moderné balkónové fotovoltaické konzolové systémy postupne zavádzajú „architektonický jazyk“:

* Jednoduché línie a ľahká štruktúra: Celkový tvar má tendenciu byť minimalistický, vyhýba sa zložitým krížovým štruktúram, takže ľudia z diaľky nerozpoznajú, že „ide o fotovoltaický systém“;

* Dizajn skrytej skrutky a prítlačnej lišty: Skrytím spojovacích bodov a prítlačných dosiek sa zachová čistý a elegantný vzhľad;

* Jednotná farebná úprava: Povrch konzoly používa matnú šedú, striebornobielu, čiernu a ďalšie farby blízke fasáde budovy, ktoré nie sú strmé a nedominujú;

* Prispôsobte geometriu balkóna: Podľa bežného pomeru strán balkóna, hrúbky zábradlia, štýlu rohu a iných prefabrikovaných tvarov konzol môže byť po inštalácii „integrovaný“.

Táto transformácia z „výrobného jazyka“ na „architektonický jazyk“ je dôležitým krokom k tomu, aby sa balkónová fotovoltaika skutočne integrovala do životného štýlu obyvateľov.

Dizajn neviditeľného držiaka: zariadenie na výrobu energie „zmizne“

Aby sa ešte viac znížil zmysel pre zariadenie, v konštrukcii držiaka sa prijali rôzne „neviditeľné“ dizajnové koncepty, aby bol fotovoltaický systém vizuálne čo najslabší:

1. Zabudovaný dizajn so zahnutou hranou: Po pripevnení hlavného nosníka konzoly k zábradliu alebo stene sa hrana zloží do pevnej konštrukcie a z diaľky nie je takmer žiadny zjavný výstupok.

2. Dutá ľahká kostra: Tradičná utesnená zadná doska je zrušená a dutá štruktúra je prijatá na zníženie hmotnosti a obmedzenie prekážok, vďaka čomu komponenty vyzerajú „transparentnejšie“.

3.Modulárna integrovaná lišta: Pôvodne odkryté káble a konektory sú integrované do skeletu konzoly a „pocit v strojovni“ spôsobený odkrytými vedeniami je zamedzený integrovaným obalom.

4. Optimalizácia asymetrického uhla sklonu: Pre balkóny s rôznou orientáciou sever-juh a východ-západ sa používa asymetrický dizajn, aby bol uhol sklonu komponentu prirodzenejší v konštrukcii a vytvoril súvislý vzťah so stenou.

Tieto návrhy robia z balkónovej fotovoltaiky už nie „elektráreň visiacu za oknom“, ale súčasť skrytú v životnej scéne, berúc do úvahy funkciu aj krásu.

Prispôsobenie sa ultratenkým fotovoltaickým panelom: tenkosť je tiež druh krásy

Nestačí, aby držiak dobre vyzeral, držať krok musia aj samotné komponenty. Nová generácia balkónových systémov vo všeobecnosti využíva ultratenké, priesvitné alebo plne čierne fotovoltaické panely, ktoré sa vizuálnym prejavom približujú skôr „stavebným materiálom“ než „zariadeniam na výrobu elektrickej energie“.

Ultratenké sklenené komponenty (3\~4mm): Hrúbka je asi o 40% menšia ako u tradičných komponentov a vizuálny tlak je po inštalácii menší, čo je vhodné pre balkónové zábradlia alebo konzolové steny.

Priesvitné prvky: Niektoré plochy sú priepustné pre svetlo, takže balkón si môže stále zachovať prirodzené svetelné kanály, berúc do úvahy funkcie výsadby, vetrania a osvetlenia.

Integrované čierne komponenty: Použitím celočiernych rámov a nereflexných vrstiev je celková tmavá zrkadlová textúra dokonale zladená s modernými obytnými exteriérovými sklenenými alebo kovovými fasádami.

Po zladení týchto komponentov s držiakom je vzhľad takmer ako kus dekoratívneho skla alebo vetrolam, a nie tradičný "solárny panel", ktorý je ľahšie akceptovaný obyvateľmi, nehnuteľnosťami a architektmi.

Sociálny vplyv architektonickej integrácie

Vylepšenie vzhľadu balkónových fotovoltaických systémov nie je len estetická záležitosť, ale aj praktická hybná sila. Mnohé mestské pilotné projekty zistili, že:

* Vzhľad je koordinovaný a akceptácia obyvateľov sa zvýšila približne o 60 %;

* Správa nehnuteľností už nie je dôrazne proti a prístup k podpore inštalácie je pozitívnejší;

* Architekti začali aktívne uvažovať o „zapustenom“ riešení fotovoltických komponentov a zakomponovať ich do konštrukcie budovy.

* Keď sa balkónová fotovoltika zmení z „neskoršieho externého zásuvného modulu“ na „súčasť budovy“, balkónová fotovoltika sa bude môcť posunúť z malej spontánnej inštalácie do rozsiahleho urbanistického usporiadania.
